Üretime Hazır Teknik Dosya: Çizim, Pantone Renk Eşleştirme ve Kontrol Listesi

Bir membran switch veya kabartmalı grafik panel projesinde ilk numunenin ne kadar sürede çıkacağını çoğu zaman üretim kapasitesi değil, gelen dosyanın olgunluğu belirler. Üretime hazır teknik dosya, üreticinin tek bir açıklama sorusu sormadan film çıkışı, kesim programı ve serigrafi hazırlığına başlayabildiği dosya setidir. Pratikte projelerin çoğu bu tanımın uzağında başlar: DXF var ama dış kontur açık poligon, renk “koyu gri” olarak yazılmış, ZIF kuyruğunun kontak yüzünün üstte mi altta mı olduğu belirtilmemiş. Bu üç eksik tek başına iki haftalık revizyon yazışması demektir. Aşağıda mekanik çizimden Pantone renk eşleştirmesine kadar dosyanın her bileşenini ve teslimden önce tek tek işaretlemeniz gereken kontrol listesini bulacaksınız.

Üretime hazır teknik dosya hangi bileşenlerden oluşur?

Tek bir PDF yeterli değildir; üretimin farklı istasyonları farklı veri okur. Kesim bölümü vektörel kontur, serigrafi bölümü renk ayrımı yapılmış katman, montaj bölümü kesit görünüşü ister. Minimum set şudur:

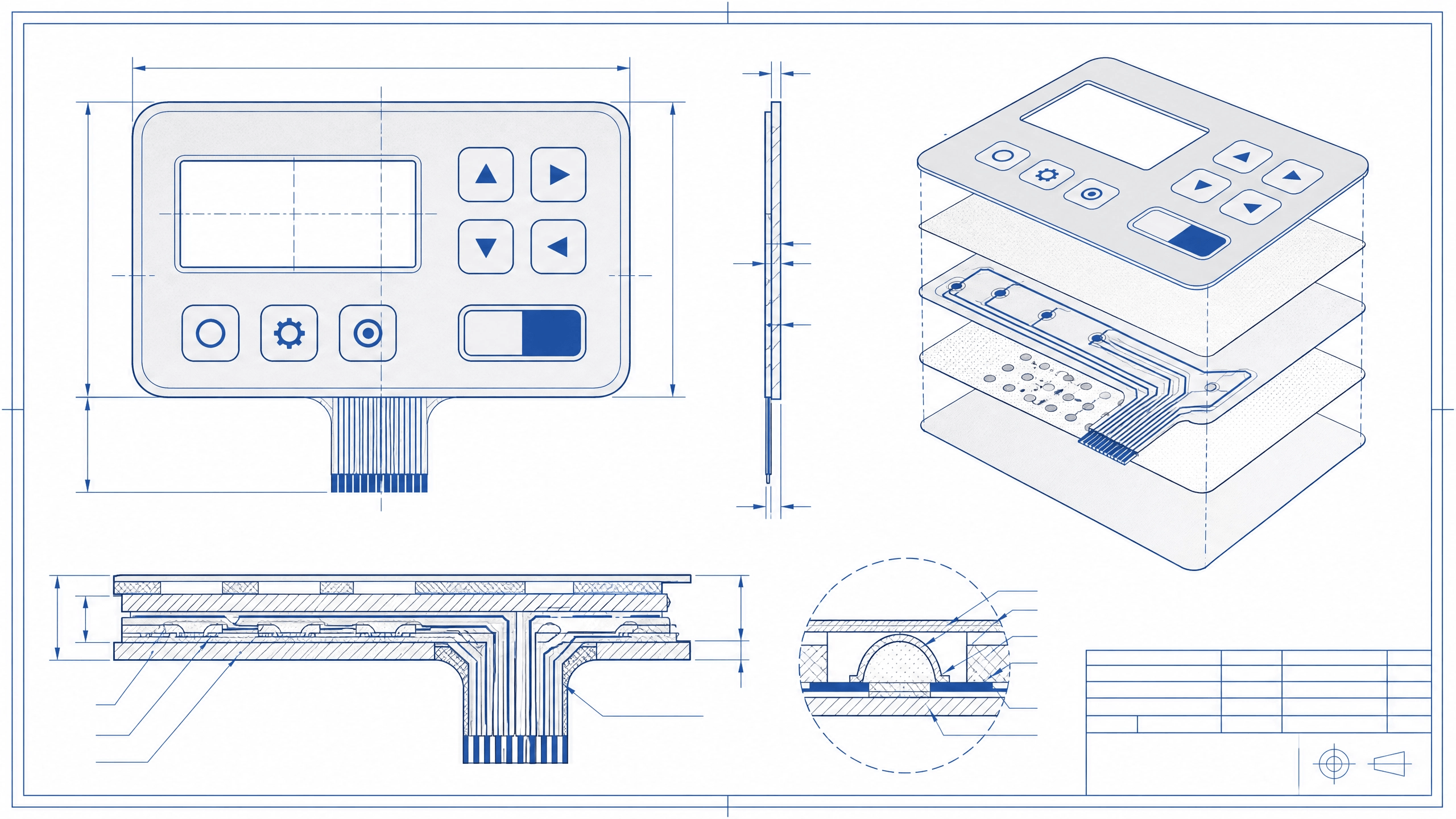

Mekanik çizimde mutlaka bulunması gereken bilgiler

• Kapalı kontur: Dış hat ve tüm pencereler kapalı poligon olmalı; açık uçlu çizgi ne kesim kalıbına ne lazer programına aktarılabilir.
• Tek referans köşesi: Tüm delikler aynı datum köşesine göre ölçülendirilmeli. Zincir ölçülendirme, delikten deliğe kümülatif hata biriktirir.
• Köşe radyusları: İç köşede keskin geçiş, poliyesterde yırtılmanın başlangıç noktasıdır; mümkün olduğunca R1 ve üzeri verin.
• Kuyruk verisi: Çıkış noktası, genişlik, büküm yönü ve uzunluk. Uzunluk kuş uçuşu değil, kuyruğun montajda izleyeceği yol boyunca ölçülmeli.
• Konnektör detayı: ZIF tipi ve pitch (1,0 mm yaygındır), kontak yüzünün üstte mi altta mı olduğu, sertleştirici kalınlığı ve konumu.
• Tuş verisi: Tuş merkezleri, aktif alan çapı, metal dome kullanılacaksa dome çapının grafik tuş alanıyla hizası.
• Kabartma tipi: Yastık (pillow) mu çerçeve (rim) kabartma mı, yüksekliği ve kenar geçişi.
• Yapıştırıcı alanı: Çerçeve genişliği ve kesintisiz olup olmadığı. IP65/IP67 hedefliyorsanız yapıştırıcı çerçevesi kapalı bir halka oluşturmalı ve kuyruk çıkışı ayrıca sızdırmazlık altına alınmalıdır.

Tolerans zinciri ve kalınlık bütçesi

Kesim toleransı üretim yöntemine bağlıdır: kalıpla kesimde tipik olarak ±0,2 mm, lazerle kesimde ±0,3 mm. Bu değeri panel sacındaki karşı ölçüyle birlikte düşünün; sac üzerindeki boşluk toleransı ile panel toleransı üst üste bindiğinde montajda pay kalmayabilir. Kalınlık tarafında ise 6 katmanlı tipik bir yapı 0,9–1,4 mm aralığına oturur. Grafik katmanında PET genelde 0,125–0,2 mm, polikarbonat 0,175–1,0 mm kalınlıkta seçilir. Yapıştırıcı da bu bütçenin parçasıdır: 3M 467MP yaklaşık 0,05 mm (2 mil), 468MP yaklaşık 0,13 mm (5 mil) ekler. Dosyanızda toplam kalınlık için bir hedef ve tolerans belirtin, yoksa montaj boşluğu sürprizle karşılaşır.

Pantone renk eşleştirme nasıl doğru yapılır?

Renk, teknik dosyanın en çok hafife alınan kalemidir. Membran switch ve grafik panellerde baskı çoğunlukla şeffaf filmin arka yüzüne (2. yüzey) yapılır; yani renge, film katmanının içinden bakarsınız. Bu nedenle kağıt üzerindeki bir Pantone çipiyle panel üzerindeki aynı numara hiçbir zaman birebir aynı görünmez. Doğru yaklaşım şudur:

• Numara + son ek verin: Solid Coated (C) ve Uncoated (U) aynı numarada belirgin biçimde farklı görünür. Sadece “Pantone 300” yazmak eksik bilgidir.
• Yüzey dokusunu bildirin: Parlak film ile mat/kadife dokulu film aynı mürekkebi farklı gösterir; mat doku ışığı dağıtır ve rengi bir tık soğuk/açık algılatır.
• Arka kapatma katmanını unutmayın: 2. yüzey baskıda rengin arkasına opak beyaz atılmazsa, altta kalan koyu katman rengi bastırır.
• Spot ile proses ayrımını yapın: Kurumsal renkler ve düz zeminler spot mürekkeple, fotoğraf ve degrade içeren alanlar proses baskıyla çözülür. İkisini aynı katmanda karıştırmayın.
• Kabul yöntemini yazın: Renk onayı ekran görüntüsüyle değil, standart ışık kabininde (örneğin D50 veya D65) fiziksel referansla yapılmalıdır. Farklı ışıkta iki numunenin farklı eşleşmesi (metamerizm) böyle yakalanır.
• Bir renk masterı imzalayın: İlk numune onaylandığında o parça, sonraki partilerin referansı olarak dosyaya bağlanmalı ve toleransı (ΔE üst sınırı) yazılı hale gelmelidir.

Sık görülen bir hata da boya standardı olan RAL kodlarını serigrafi mürekkebi referansı olarak vermektir. Panelin ana rengini RAL ile tarif ettiyseniz, mutlaka bunun mürekkep karşılığının bulunacağını ve küçük bir sapma olabileceğini kabul kriterlerinde belirtin.

Işıklı panellerde gündüz ve gece görünümü

Backlight’lı panellerde tek bir renk tarifi yetmez: panelin sönükken (gündüz) ve yanıkken (gece) görünümü ayrı ayrı tanımlanmalıdır. Dead-front tasarımda simge, ışık kapalıyken zeminle aynı tonda görünür ve yalnızca yanınca ortaya çıkar; bunun için pencere üzerine düşük geçirgenlikli bir ton katmanı atılır ve bu katmanın hem geçirgenlik hedefi hem de kapalıyken kabul edilen zemin farkı dosyada yazılmalıdır. Ayrıca LED’in kendi rengi pencerenin algılanan tonunu kaydırır; beyaz LED’lerde renk sıcaklığını belirtmek, sarı ve yeşil simgelerde sürpriz yaşamamanın en kısa yoludur. Ömür planlamasında LED’ler için 50.000–100.000 saat mertebesi tipik kabul edilir.

Grafik dosyasında sık atlanan hazırlık kuralları

• Tüm yazılar outline’a çevrilmiş olmalı; aksi halde eksik font, harf genişliklerini sessizce değiştirir.
• Dosya 1:1 ölçekte ve mekanik çizimle aynı datum köşesine hizalı olmalı; grafiği “göz kararı” ortalamak, tuş merkezleriyle simge merkezlerini kaydırır.
• İnce çizgi ve küçük punto sınırlarını baştan sorun; serigrafide çok ince detay dolma veya kopma riski taşır.
• Pencereler (şeffaf alanlar) ayrı katmanda ve kapalı yol olarak tanımlanmalı, üzerlerine hangi mürekkebin geleceği yazılmalıdır.
• Kesim hattı ile baskı arasında pay bırakın; baskının kesim hattına dayandığı yerlerde kesim toleransı doğrudan göze görünür.

Teslim öncesi kontrol listesi

Dosyayı göndermeden önce aşağıdaki maddeleri tek tek işaretleyin. Deneyimimize göre revizyon turlarının büyük bölümü bu listedeki üç dört maddeden çıkar.

• Dış kontur ve tüm pencereler kapalı poligon mu?
• Çizim 1:1, birim mm ve tek datum köşesine göre ölçülendirilmiş mi?
• Kesim toleransı (kalıp ±0,2 mm / lazer ±0,3 mm) ve montaj boşluğu birlikte kontrol edildi mi?
• Toplam kalınlık hedefi ve katman sırası yazılı mı?
• Grafik katmanı malzemesi ve kalınlığı seçildi mi (PET 0,125–0,2 mm / PC 0,175–1,0 mm)?
• Yapıştırıcı tipi ve kalınlığı belirtildi mi (örneğin 2 mil ya da 5 mil)?
• Yüzey dokusu (parlak / mat) tanımlandı mı?
• Tüm renkler numara + son ek (C/U) ile verildi mi?
• Renk kabul yöntemi ve toleransı yazıldı mı?
• Işıklı panelde sönük ve yanık görünüm ayrı ayrı tarif edildi mi?
• Tuş tipi seçildi mi: metal dome (tipik 1–5 milyon çevrim) ya da poly dome (tipik 100.000–500.000 çevrim)?
• Hedef çalışma kuvveti ve kabul toleransı (örneğin ±%20) belirtildi mi?
• Kabartma tipi, yüksekliği ve hangi tuşlarda olacağı işaretlendi mi?
• Kuyruk uzunluğu montaj yolu boyunca mı ölçüldü?
• ZIF pitch, kontak yüzü yönü ve sertleştirici tanımlandı mı?
• Matris/pin sırası ve LED polaritesi şemada net mi?
• IP hedefi varsa yapıştırıcı çerçevesi kesintisiz mi ve kuyruk çıkışı çözüldü mü?
• Dosya adında proje kodu, revizyon numarası ve tarih var mı?

Revizyon döngüsünü uzatan tipik hatalar

Birincisi, revizyon takibinin olmaması. “Son hali” adlı üç ayrı dosya dolaşımdaysa, üretilen panelin hangi veriye göre çıktığı tartışmalı hale gelir; dosya adına revizyon ve tarih koymak en ucuz kalite önlemidir. İkincisi, ölçülerin çizimle uyuşmaması: çizim ölçekli değilken kotların elle yazılması, üretimde hangisinin doğru kabul edileceği sorusunu doğurur; her zaman geometrinin doğru olduğu, kotun onu tarif ettiği bir dosya gönderin. Üçüncüsü, toleranssız ölçü vermek. Tolerans yazılmayan her ölçü, üretimde standart kabule düşer ve kritik bir delik merkezini kaybedebilirsiniz. Dördüncüsü, kuyruğun ters çıkması: kontak yüzü yönü belirtilmediğinde kuyruk montajda 180 derece dönmek zorunda kalır ve bu, hem büküm yarıçapını hem de kablo yolunu bozar.

Bu maddeleri kapatan bir dosya, ilk numune için gereken yazışmayı tek turda bitirir. Elinizdeki çizim ve renk bilgilerini gönderin; Tuşhan Elektronik olarak dosyanızı üretilebilirlik açısından değerlendirip eksik kalan kalemleri işaretleyerek teklifle birlikte iletelim.
