Membran tuş takımı şartnamelerinde en sık karşılaşılan ifade "1 milyon çevrim"dir. Bu rakam tek başına bir dayanıklılık garantisi değil; belirli bir test düzeneğinde, belirli bir basma kuvvetiyle ve belirli bir kabul kriteriyle elde edilmiş bir ölçüm sonucudur. Aynı tuş takımı, aktüatör ucu veya basma noktası değiştiğinde 1 milyon çevrimi rahatlıkla geçebilir; koşullar zorlaştığında 200 bin çevrimde kabul kriterinin dışına çıkabilir. Tuş ömrü rakamının nasıl üretildiğini bilmek, iki farklı teklifi gerçekten karşılaştırabilmenin tek yoludur.
"1 milyon çevrim" ne ölçer, ne ölçmez?
Bir çevrim, tuşa bir kez basılıp bırakılmasıdır. Ömür testi, bu hareketin sonunda elektriksel temasın hâlâ kabul edilen sınırlar içinde kurulup kurulmadığını ölçer. Yani ölçülen şey, dom (metal veya poliester kabartma) ile alttaki gümüş iletken devre arasındaki temasın tekrarlanabilirliğidir.
Bu test şunları ölçmez:
- Ön yüzeydeki grafik baskının ve sert kaplamanın aşınma ömrünü
- Montaj yapıştırıcısının uzun süreli yükte kayma veya delaminasyon davranışını
- LED'li panellerde ışık akısındaki düşüşü
- Kuyruk (tail) ve ZIF konnektör bölgesinin takma-çıkarma ve bükülme dayanımını
- Panelin nem, kimyasal ve sıcaklık koşullarındaki davranışını
Sahadaki arızaların büyük bölümü çevrim yorulmasından değil, bu beş başlıktan gelir. Bu yüzden ömür rakamını tek kriter olarak kullanmak yanıltıcıdır.

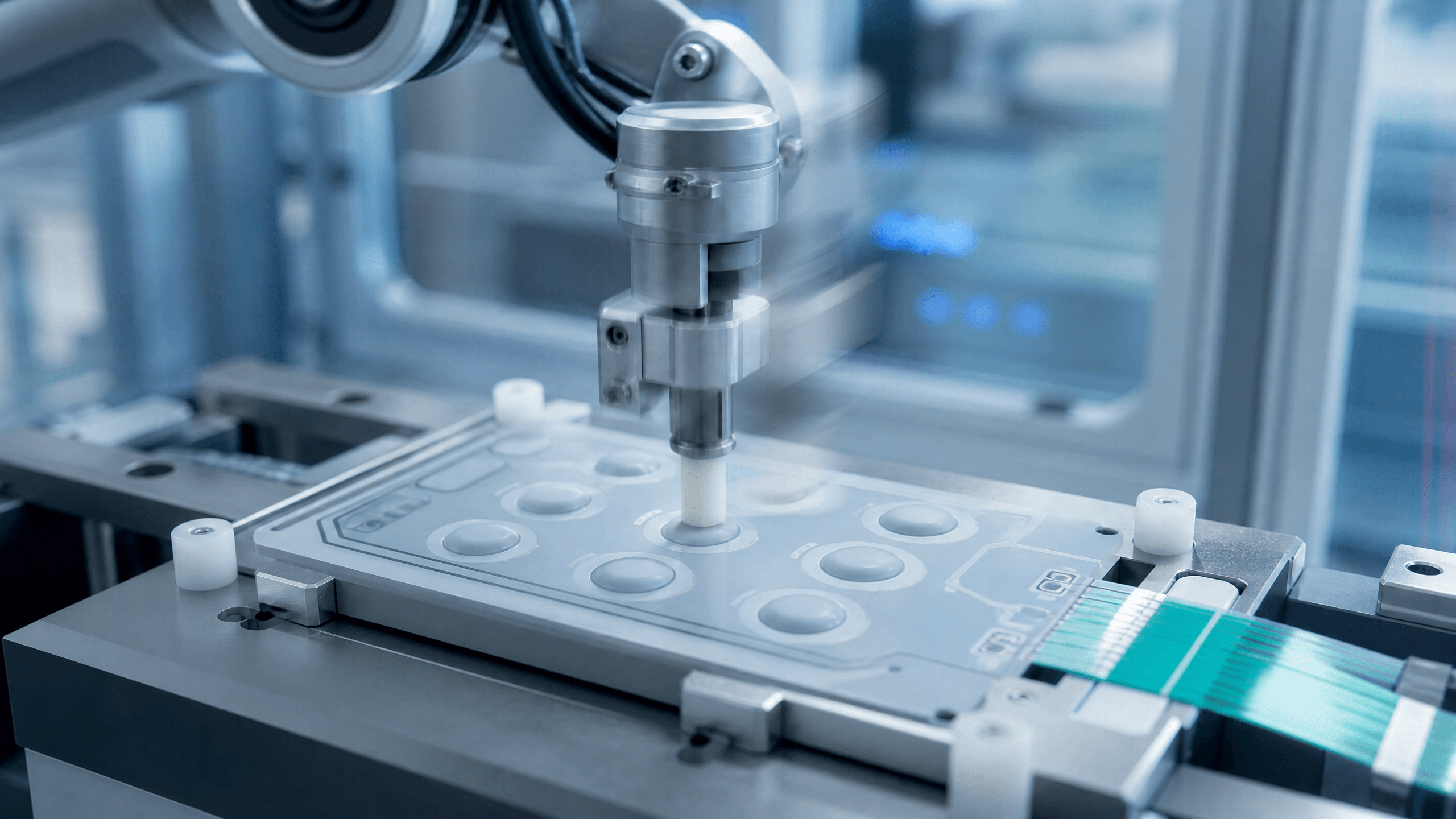

Ömür testi nasıl yapılır: düzenek, parametreler ve kabul kriterleri
Test düzeneği parametreleri
Bir ömür testinin sonucu, aşağıdaki parametrelerin tamamı yazılı olmadıkça tekrarlanabilir değildir:
- Aktüatör ucu: insan parmağına yakın davranması için tipik olarak 8-12 mm çapında, 50-70 Shore A sertliğinde silikon uç. Sert (çelik/plastik) uç, aynı tuşta ömrü belirgin biçimde düşürür.
- Basma kuvveti: nominal aktivasyon kuvvetinin yaklaşık 1,5-2 katı. 300 gf'lik bir dom için 450-600 gf.
- Frekans: 2-5 Hz. Daha hızlı test, poliester katmanların geri toparlanmasına zaman bırakmadığı için sonucu bozar.
- Basma noktası: dom merkezi. Merkezden 1-2 mm kaçık basma, metal domda tek taraflı yorulma yaratır.
- Ortam: aksi belirtilmedikçe 23 ± 2 °C, %50 ± %10 bağıl nem.
- Ölçüm sıklığı: belirli aralıklarla (örneğin her 50.000 çevrimde) temas direnci, sıçrama süresi ve aktivasyon kuvveti ölçümü.
Kabul kriterleri
Test, tuş "çalışmayı bırakınca" değil, aşağıdaki değerlerden biri sınır dışına çıkınca sona erer:
| Parametre | Tipik kabul aralığı | Neden önemli |
| Kapalı devre temas direnci | ≤ 100 Ω (bazı uygulamalarda ≤ 200 Ω) | Yüksek direnç, düşük gerilimli giriş katlarında algılanmayan basma yaratır |
| Açık devre yalıtım direnci | 100 VDC'de ≥ 100 MΩ (bazı şartnamelerde ≥ 10 MΩ kabul edilir) | Nem ve iyonik kirlilikte kaçak akım riski |
| Kontak sıçraması (bounce) | ≤ 5 ms | Yazılımdaki 10-20 ms debounce penceresi içinde kalmalı; aşarsa çift tuş algılanır |
| Aktivasyon kuvveti kayması | Başlangıç değerinin ±%20'si içinde | Taktil hissin ve kullanıcı algısının korunması |
| Görsel/mekanik durum | Delaminasyon, çatlak, kabartma çökmesi yok | Elektriksel değer iyi olsa da panel kullanılamaz hale gelebilir |
Metal dom ve poly dome arasındaki tuş ömrü farkı nereden geliyor?
Ömür rakamındaki en büyük belirleyici, taktil geri bildirimi üreten elemandır.
| Özellik | Metal dom | Poly dome (kabartmalı poliester) |
| Tipik ömür | 1-5 milyon çevrim | 100.000-500.000 çevrim |
| Aktivasyon kuvveti | Yaklaşık 160-520 gf | Yaklaşık 100-300 gf |
| Strok | 0,2-0,5 mm | 0,3-0,8 mm |
| Taktil his | Belirgin klik, yüksek snap oranı (%40-60) | Yumuşak, kademesiz |
| Baskın yorulma modu | Dom düzleşmesi, kenar çatlağı | PET'in kalıcı plastik deformasyonu |
Fark malzeme davranışından gelir: paslanmaz çelik dom elastik bölgede çalışır ve şeklini geri kazanır. Poliester kabartma ise viskoelastik davranır; her basmada mikro seviyede kalıcı deformasyon biriktirir ve kabartma yüksekliği zamanla düşer. Bu yüzden poly dome'da ömrün sonu genellikle "kontak kurulmuyor" değil, "tık hissi kayboldu" şeklinde gelir.
Metal domda ömrü düşüren en yaygın tasarım hatası, dom cebinin (pocket) yanlış boyutlandırılması ve üst grafik katmanın gereğinden sert seçilmesidir. 0,175 mm PC yerine 0,5 mm PC kullanmak, aynı domda aktivasyon kuvvetini yükseltir ve kullanıcıyı daha sert basmaya iter; bu da beyan edilen çevrim sayısını sahada anlamsız kılar.
Çevrim testi dışında uygulanan testler
Bir tuş takımının gerçek ömrü, aşağıdaki testlerin bileşkesidir. Şartnamede yalnızca çevrim sayısı istemek eksik bir tanımdır.
| Test | Neyi ortaya çıkarır |
| Çapraz kesme + bant yapışma testi | Baskı mürekkebinin ve sert kaplamanın alt tabakaya tutunması |
| Taber aşınma (CS-10 aşındırıcı disk, 500 g yük) | Grafik yüzeyin parmak ve eldiven sürtünmesine dayanımı |
| Kimyasal sürtme testi (IPA, etanol, deterjan) | Temizlik sonrası baskı solması, yüzey matlaşması |
| Nemli ısı (85 °C / %85 BN) ve sıcaklık çevrimi (-40 → +85 °C) | Delaminasyon, gümüş devrede direnç artışı, kabartma çökmesi |
| Yapıştırıcı kayma (shear) testi | Panelin yüksek sıcaklıkta ve düşey montajda kayması |
| ESD (elektrostatik deşarj) testi | Panel yüzeyinden kontrol kartına atlayan deşarjın etkisi |
| IP sızdırmazlık (IP65 / IP67) | Ön yüzeyin toz ve su dayanımı |
Yapıştırıcı seçimi burada özellikle kritiktir. 0,05 mm (2 mil) kalınlığındaki bir transfer bant düz, temiz ve yüzey enerjisi yüksek yüzeylerde yeterliyken, boyalı sac veya hafif dokulu yüzeylerde 0,13 mm (5 mil) kalınlıktaki bant belirgin şekilde daha iyi ıslatma sağlar. Yanlış seçim, tuş 1 milyon çevrimi geçse bile panelin aylar içinde kalkmasına yol açar.
IP sınıfı konusunda sık yapılan bir hata daha var: IP65 veya IP67, yalnızca panelin kendi katman yapısı için geçerlidir. Panel gövdeye eksik yapıştırıldığında veya montaj yüzeyinde 0,3 mm'lik bir çapak kaldığında sızdırmazlık ortadan kalkar. Sızdırmazlık, panelin değil montajın bir özelliğidir.
Işıklı ve dokunmatik panellerde ömür nasıl tanımlanır?
Backlight panellerde ömür, tuşa basma sayısıyla değil yanma süresiyle tanımlanır. LED'ler için tipik olarak 50.000-100.000 saat aralığı verilir; ancak bu değer nominal akımda ve belirtilen bağlantı sıcaklığında geçerlidir. Sürücü akımını yükseltmek parlaklığı belirli bir noktaya kadar artırır; verim düşüşü nedeniyle kazanç akımla doğru orantılı ilerlemez, buna karşılık ömür çok daha hızlı kısalır. Panel içinde ısının dağılamadığı dar hacimlerde de gerçek ömür beyan değerinin altında kalır.
Dokunmatik panellerde hareketli mekanik eleman bulunmadığı için çevrim ömrü kavramı geçerli değildir. Burada belirleyici olan yüzeyin aşınma ve çizilme dayanımıdır: sert kaplamanın kalem sertliği, sürtme çevrimi sonrası yüzey pürüzlülüğü ve temizlik kimyasallarına direnç. Bu ürünlerde "kaç çevrim" sorusu yerine "hangi temizlik maddesi, kaç kez" sorusu sorulmalıdır.
Şartnamenize koymanız gereken maddeler
- Hedef çevrim sayısı ve testin yapılacağı basma kuvveti, aktüatör ucu, frekans
- Test sonu kabul kriteri: maksimum temas direnci, maksimum bounce, izin verilen kuvvet kayması
- Dom tipi (metal dom / poly dome), nominal aktivasyon kuvveti ve tolerans
- Çalışma sıcaklık aralığı ve depolama sıcaklığı
- Ön yüzey malzemesi ve kalınlığı (PET 0,125-0,2 mm veya PC 0,175-1,0 mm)
- Toplam panel kalınlığı hedefi (tipik 6 katmanlı yapıda 0,9-1,4 mm)
- Kesim yöntemi ve tolerans beklentisi (kalıp ±0,2 mm, lazer ±0,3 mm)
- Yapıştırıcı tipi/kalınlığı ve yapıştırılacak yüzeyin malzemesi ile pürüzlülüğü
- Kuyruk uzunluğu, ZIF pitch (örneğin 1,0 mm), kontak yönü ve takviye kalınlığı
- İstenen IP sınıfı ve bunun ölçüleceği montaj koşulu
- Temizlikte kullanılacak kimyasallar ve sıklığı
- LED'li panellerde besleme akımı, renk ve istenen parlaklık homojenliği
Bu maddeler yazılı olduğunda "1 milyon çevrim" bir pazarlama cümlesi olmaktan çıkar, doğrulanabilir bir mühendislik hedefine dönüşür.
