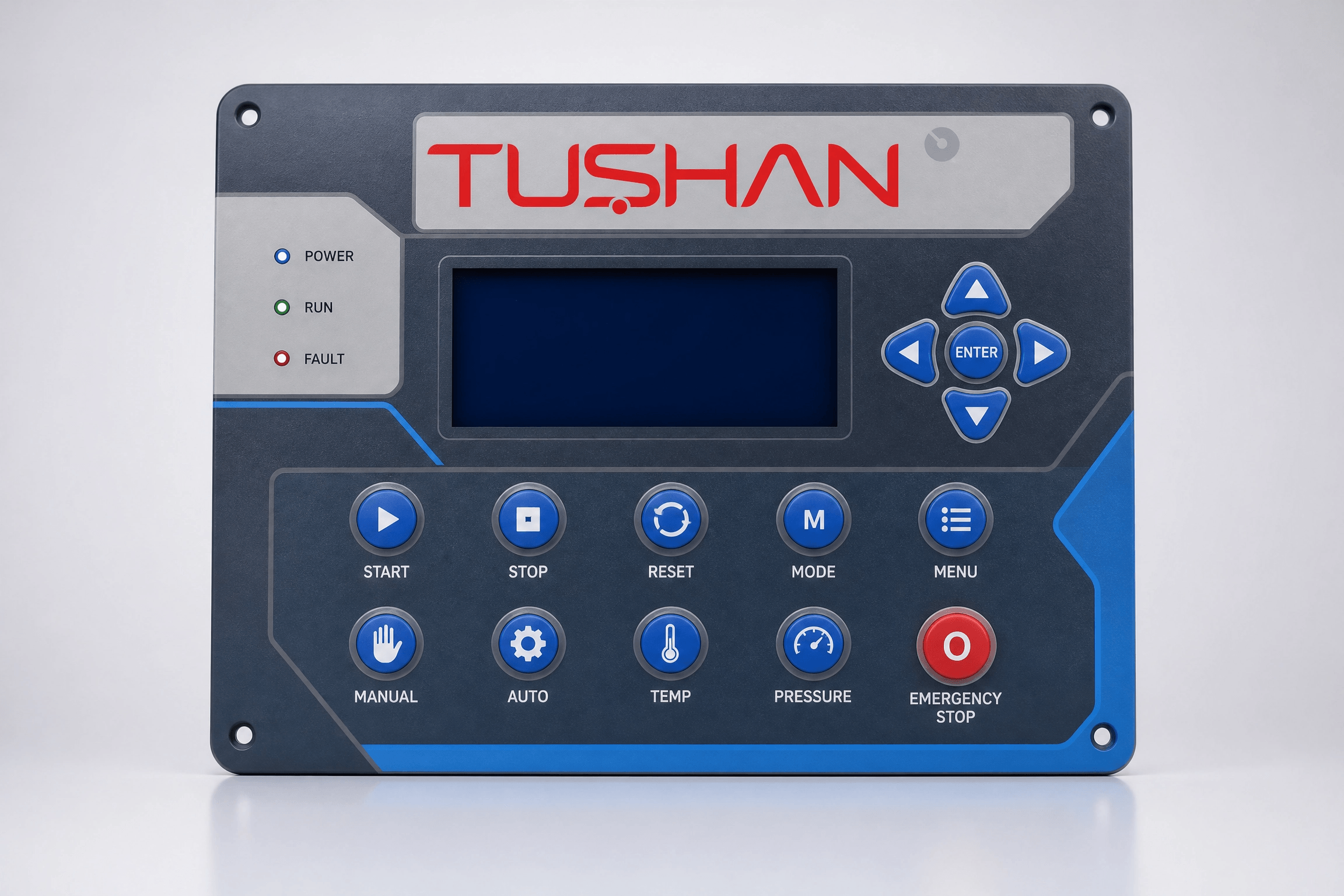

Membran switch tasarımı ilk bakışta bir grafik katman ve altındaki devreden ibaret görünür. Pratikte ise altı ila sekiz katmanın mekanik, elektriksel ve kimyasal olarak birlikte çalışması gerekir; tipik bir 6 katmanlı yapının toplam kalınlığı 0,9-1,4 mm arasındadır ve yaklaşık bir milimetrelik bu bütçe içinde grafik, kabartma, ayırıcı, devre ve yapışkan sırayla yer bulmak zorundadır. Sahada karşılaşılan arızaların önemli bir bölümü üretim kaynaklı değil, tasarım aşamasında verilen kararlardan doğar. Aşağıda makine, endüstriyel kontrol ve cihaz üreticilerinin projelerinde en sık tekrarlanan 10 kritik hatayı somut sayılarla ele alıyoruz.
Membran switch tasarımında malzeme ve kalınlık hataları
Hata 1: Grafik katmanda PET ile PC'yi karıştırmak
En yaygın hata, kabartmalı tuş alanı içeren bir paneli polikarbonat (PC) üzerine kurgulamaktır. PC sert, boyutsal olarak kararlı ve baskı kalitesi yüksek bir malzemedir; ancak tekrarlı bükülmede mikro çatlak üretir ve kabartma geometrisini kalıcı olarak tutmakta zorlanır. Poliester (PET) ise elastikiyeti sayesinde milyonlarca basma çevrimini kaldırır ve kabartmayı korur. Pratik kural şudur: parmağın bastığı her alan PET olmalı, PC yalnızca kabartmasız dekoratif yüzeyler ve ekran pencereleri için kullanılmalıdır.
| Özellik | PET (poliester) | PC (polikarbonat) |
| Tipik kalınlık | 0,125 - 0,2 mm | 0,175 - 1,0 mm |
| Kabartma tutma | Uygun, kalıcı | Sınırlı |
| Tekrarlı bükülme dayanımı | Yüksek | Düşük |
| Kimyasal dayanım | Yüksek | Orta |
| Boyutsal kararlılık | Orta | Yüksek |
| Tipik kullanım | Düz ve kabartmalı tuş alanları | Kabartmasız ön panel, ekran penceresi |
Hata 2: Toplam kalınlığı mekanik tasarıma yansıtmamak
Mekanik tasarımcı çoğu zaman panele 0,5 mm'lik bir gömme cebi ayırır, oysa metal dom'lu ve ışıklı bir panelde katman sayısı arttığı için toplam kalınlık 1,4 mm'ye yaklaşır. Gömme cep derinliği hesaplanırken panel kalınlığına ek olarak yapışkan katmanı ve düzlemsizlik payı da eklenmelidir. Aksi halde panel cebe oturmaz, kenarları kalkar ve zamanla yapışkan açılır.
Hata 3: Kabartma tipini ve yüksekliğini tarif etmemek
Teknik resme yalnızca "kabartmalı olsun" yazmak yeterli değildir. Yastık (pillow) kabartma tuşun tamamını genellikle 0,3-0,8 mm yükseltir; kenar (rim) kabartma yalnızca tuş çevresini belirginleştirir ve eldivenle çalışan operatörün tuşu görmeden bulmasını kolaylaştırır. Az bilinen bir ayrıntı: kabartma yüksekliği arttıkça grafik katmandaki mürekkep gerilir ve koyu zeminlerde kabartma tepesinde hafif renk açılması oluşur. Bu nedenle kabartma tepesine ince çizgili yazı veya hassas simge yerleştirmemek gerekir.
Dokunsal geri bildirim ve devre tasarımı hataları
Hata 4: Dokunsal geri bildirimi tanımlamadan devreye başlamak
Metal dom, poly dome veya dom'suz düz yapı arasındaki seçim, panelin tüm iç geometrisini belirler. Metal dom tipik olarak 1-5 milyon çevrim ömür ve net, duyulabilir bir klik verir. Poliester katmana şekillendirilen poly dome yapıları genellikle 100.000-500.000 çevrim aralığındadır ve daha yumuşak bir his üretir. Dom'suz düz devre ise sessiz çalışır ve mekanik yorulması en az olan çözümdür, ancak dokunsal geri bildirim vermez. Aktivasyon kuvveti dom seçimiyle belirlenir; tipik aralık 1,5-5 N'dur ve eldivenli kullanımda üst banda çıkılır. Bu karar dom yerleşimini, ayırıcı katmandaki delik çapını ve devre pedi geometrisini doğrudan etkilediği için sonradan değiştirilmesi kalıp yenilemek anlamına gelir.
Hata 5: Kuyruk çıkışını en sona bırakmak
Kuyruk ayrı bir kablo değil, devre katmanının kesilmemiş uzantısıdır. Bu nedenle panel dış hattından keskin bir köşede çıkamaz; kuyruk kökü yuvarlatılmazsa ilk montajda yırtılma riski oluşur. Kuyruk yönü, uzunluğu (±1 mm tolerans planlayın) ve bükülme yarıçapı, panelin arkasındaki kartın konumuna göre daha ilk eskizde belirlenmelidir. 180° geri katlama gerekiyorsa katlama hattı iz yoğunluğunun düşük olduğu bölgeye alınmalı, kuyruk üzerinde tekrar tekrar bükülen bir noktaya iz geçirilmemelidir.
Hata 6: Devre topolojisini ve konnektörü belirsiz bırakmak
16 tuşluk bir panelde tekil hatlarla 17 iz gerekirken 4x4 matris kurgusuyla 8 iz yeterlidir; bu fark kuyruk genişliğini ve konnektör seçimini tamamen değiştirir. ZIF konnektörlerde tipik olarak 1,0 mm pitch kullanılır ve kuyruk ucuna 0,2-0,3 mm kalınlığında bir stiffener eklenir. Sıkça atlanan nokta kontak yüzeyinin yönüdür: izlerin üst yüzeyde mi alt yüzeyde mi olacağı belirtilmezse kuyruk konnektöre ters girer. Aynı kuyruk üzerinden hem tuş matrisi hem LED beslemesi taşınacaksa iz sayısı ve akım taşıma kapasitesi baştan hesaplanmalıdır.
Aydınlatma, yapışkan ve sızdırmazlık hataları
Hata 7: Işıklı paneli sonradan eklenecek bir detay sanmak
Backlight katmanı hem toplam kalınlığı hem devre yerleşimini değiştirir. SMD LED'ler tipik olarak 50.000-100.000 saat ömre sahiptir, ancak bu değer nominal akım ve kontrollü sıcaklık için geçerlidir; panel içinde ısı birikirse ömür belirgin şekilde kısalır. Akım sınırlamasının kendi kontrol kartınızda çözülmesi en sağlıklı yaklaşımdır; LED sayısı, rengi ve besleme gerilimi baştan bildirilmezse panel içindeki ısı ve yerleşim payı doğru hesaplanamaz. Nokta kaynaklı aydınlatmada difüzör katmanı planlanmazsa LED üstünde parlak leke, aralarda gölge oluşur. Yalnızca simgelerin aydınlatılması isteniyorsa grafik katmanda ışık geçiren mürekkebin arkasına maskeleme katmanı eklenmelidir; aksi halde ışık panelin tamamından sızar.
Hata 8: Yapışkanı ve montaj yüzeyini geç seçmek
Yapışkan, panelin en ucuz bileşenidir ama sahada görülen bağlantı arızalarının sık kaynağıdır. 3M 467MP (2 mil, yaklaşık 0,05 mm) düz, temiz ve yüksek yüzey enerjili metal yüzeyler için uygundur; toz boyalı, dokulu veya hafif düzlemsizlik içeren yüzeylerde 468MP (5 mil, yaklaşık 0,13 mm) tercih edilir. Çevresel yapışkan bandı için kenarda en az 3 mm, delik ve pencere kenarlarında en az 2 mm alan bırakın. Montaj yüzeyinde kaynak sıçrantısı, eski etiket kalıntısı veya silikon esaslı temizleyici izi kalırsa yapıştırma ilk termal çevrimlerde açılır.
Hata 9: Havalandırma ile IP korumasının çeliştiğini fark etmemek
Tuşa basıldığında ayırıcı katman içindeki hava sıkışır. Hava kanalı yoksa komşu tuşlar hafifçe kabarır, geri dönüş yavaşlar ve his bozulur. Klasik çözüm ayırıcı katmanda kanal açıp havayı kuyruk boyunca dışarı vermektir; ancak IP65 veya IP67 hedefleniyorsa bu kanal doğrudan bir sızıntı yoludur. Sızdırmaz panellerde kanallar dışarı açılmaz, panel içinde ortak bir hava hacmi oluşturacak şekilde kapalı kurgulanır. İkinci ve daha kritik yanılgı, IP sınıfının panelin tek başına sağladığı bir değer sanılmasıdır. Koruma sınıfı panel, sac yüzey, kuyruk geçiş deliği ve conta birlikte doğrulanır; kuyruğun geçtiği delik sızdırmaz hale getirilmezse panelin ön yüzü ne olursa olsun sistem IP65 değildir.
Grafik, renk ve kesim toleransı hataları
Hata 10: Baskıyı ön yüzeye koymak ve kesim payını unutmak
Membran switch ve grafik panel baskıları malzemenin arka yüzüne, ters okunacak şekilde uygulanır. Böylece mürekkep aşınmaya, temizlik kimyasallarına ve UV'ye karşı malzemenin kendisiyle korunur; ön yüzeye baskı yapılan paneller yoğun kullanımda birkaç ay içinde silinir. İkinci sık hata kesim toleransını hesaba katmamaktır. Kalıpla kesimde tipik tolerans ±0,2 mm, lazer kesimde ±0,3 mm'dir. Ekran penceresi, LED delikleri ve panel dış hattı bu payı kaldıramayacak kadar dar tasarlanırsa kenarda ince beyaz çizgi görünür; pencere ve delik kenarlarında en az 0,5 mm mürekkep örtü payı bırakılmalıdır. Renk için ekran görüntüsü veya RGB dosya değil Pantone referansı verin; parmak izi görünürlüğünü azaltmak için mat ya da ince dokulu yüzey, ekran penceresi için sertleştirilmiş (hardcoat) yüzey tercih edin.
Tasarım dosyasını göndermeden önce kontrol listesi
- Grafik katman malzemesi ve kalınlığı belirtildi mi (PET 0,125-0,2 mm / PC 0,175-1,0 mm)?
- Kabartma tipi (yastık veya kenar) ve yüksekliği (0,3-0,8 mm) ölçülendirildi mi?
- Dokunsal geri bildirim seçildi mi: metal dom (1-5 milyon çevrim), poly dome (100.000-500.000 çevrim) veya dom'suz?
- Devre topolojisi (matris / tekil) ve toplam iz sayısı netleşti mi?
- Kuyruk çıkış yönü, uzunluğu, kontak yüzeyi yönü ve ZIF pitch (tipik 1,0 mm) tanımlandı mı?
- Aydınlatma varsa LED sayısı, rengi, besleme gerilimi ve akım sınırlamasının nerede çözüleceği yazıldı mı?
- Yapışkan tipi ve montaj yüzeyinin malzeme/kaplama durumu bildirildi mi?
- Hedef IP sınıfı ve kuyruk geçiş deliğinin sızdırmazlığı sistem düzeyinde çözüldü mü?
- Pantone renk kodları, pencere alanları ve yüzey dokusu (mat, parlak, hardcoat) tanımlandı mı?
- Kesim toleransı (kalıp ±0,2 mm, lazer ±0,3 mm) montaj payına eklendi mi?
- Toplam panel kalınlığı (tipik 0,9-1,4 mm) ve gömme cep derinliği kontrol edildi mi?
Bu maddelerin büyük bölümü prototip aşamasında birkaç dakikalık bir kontrolle çözülür; seri üretime geçtikten sonra ise kalıp değişikliği, yeniden doğrulama ve zaman kaybı anlamına gelir. Tuşhan Elektronik, İstanbul İkitelli OSB'deki tesisinde membran switch tuş takımı, kabartmalı grafik panel, ışıklı ve dokunmatik panel üretir; teknik çiziminizi veya elle hazırladığınız taslağı gönderin, uygunluk değerlendirmesi ve teklif için dönüş yapalım.
