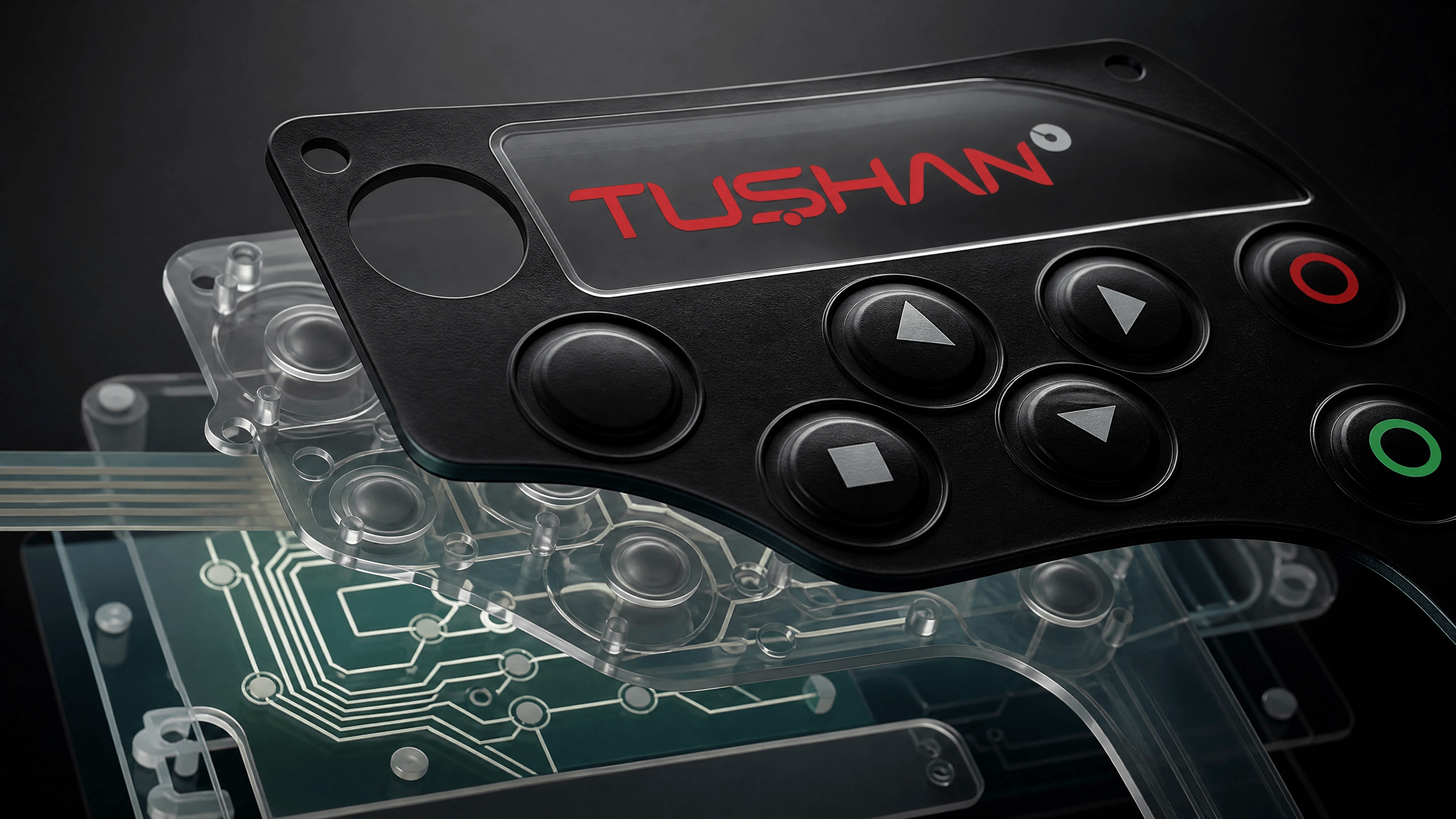

Bir membran switch projesinde sahada görülen elektriksel arızaların önemli bir bölümü tuş bölgesinde değil, panelden çıkan kuyrukta (tail) ve konektör arayüzünde ortaya çıkar. Membran switch konektör seçimi ile kuyruk tasarımı çoğu zaman projenin en sonunda, mekanik yerleşim kesinleştikten sonra ele alınır; oysa ZIF, crimp ve lehimli bağlantı alternatifleri arasındaki tercih kuyruk kalınlığını, iletken yol genişliğini, karbon üst baskı ihtiyacını ve hatta tuş matrisinin pin sayısını doğrudan belirler. Bu yazıda üç bağlantı tipini ölçülerle karşılaştırıyor, kuyruk katman yığınını açıyor ve teknik resminizde bulunması gereken maddeleri listeliyoruz.
Kuyruk (tail) neden ayrı bir tasarım problemidir?
Kuyruk, devre katmanının panel gövdesinden dışarı uzatılmış parçasıdır. Ayrı bir kablo ya da sonradan eklenen bir aksesuar değildir; devrenin kendisidir. PET film üzerine serigrafi ile basılmış gümüş iletken mürekkep, panel içinde nasıl devam ediyorsa kuyrukta da aynı şekilde devam eder. Bu ayrım pratikte üç sonuç doğurur:
- Kuyruk kopması, devre kopmasıdır. Alan onarımı mümkün değildir; panel komple değişir.
- Isıl bütçe dardır. Taşıyıcı PET filmin camsı geçiş bölgesi 70–80 °C civarındadır; 120 °C üzerinde kalıcı boyut değişimi ve baskı kaymaları başlar.
- Direnç ihmal edilemez. Baskılı gümüş yolun birim direnci bakır iletkene göre birkaç büyüklük mertebesi yüksektir; yol geometrisi elektriksel bir tasarım parametresidir.
ZIF / FFC konektörler: 1,0 mm pitch ve 0,30 mm kalınlık kuralı
ZIF (zero insertion force) konektörler, membran switch bağlantılarının büyük çoğunluğunda kullanılan çözümdür. Serigrafi baskı çözünürlüğü ile en iyi uyuşan pitch 1,0 mm'dir: bu adımda tipik iletken genişliği 0,6 mm, iletkenler arası boşluk 0,4 mm olur ve baskı toleransları rahatça karşılanır. 0,5 mm pitch teorik olarak mümkündür ancak 0,3 mm yol / 0,2 mm boşluk gerektirir; serigrafi için sınır bölgedir ve hata payı ciddi biçimde daralır. 1,25 mm ve 2,54 mm adımlar da yaygın olarak kullanılır.
ZIF yuvaları belirli bir kuyruk kalınlığı bekler: yaygın standart 0,30 mm ±0,05 mm'dir. Baskılı devre katmanı tek başına bu değerin altında kaldığı için kuyruğun arkasına destek (stiffener) laminasyonu yapılır.
| Katman | Tipik kalınlık | Not |
| Devre taşıyıcı PET film | 0,125 mm | 0,175–0,2 mm de kullanılabilir |
| Gümüş iletken baskı | 0,008–0,012 mm | Kuru film kalınlığı |
| Karbon üst baskı (temas ucu) | 0,010–0,015 mm | Sadece temas pedi bölgesinde |
| Basınç duyarlı yapıştırıcı | 0,05 mm (3M 467MP) veya 0,13 mm (468MP) | Stiffener bağlantısı |
| Stiffener (PET) | 0,10–0,125 mm | 0,30 mm toplam hedefine göre seçilir |
| Toplam | 0,295–0,32 mm | 0,30 ±0,05 mm ZIF yuva toleransı içinde |
Daha kalın bir taşıyıcı film (0,175–0,2 mm) veya 0,13 mm yapıştırıcı seçildiğinde stiffener kalınlığı buna göre düşürülmelidir; hedef, katmanların toplamının 0,25–0,35 mm bandında kalmasıdır.
Üst kontak mı, alt kontak mı?
ZIF konektörler kontak dilleri kapağa bakacak (top contact) veya gövdeye bakacak (bottom contact) şekilde üretilir. Bu, kuyruğun hangi yüzünün açık kalacağını ve dolayısıyla stiffener'ın hangi yüze laminasyon yapılacağını belirler. Stiffener yanlış yüze konursa konektör mekanik olarak kilitlenir ama devre açık kalır — üretim sonrası fark edilen, tamamen önlenebilir bir hatadır. Teknik resimde temas yüzeyi mutlaka "kontaklar üstte / kontaklar altta" notu ve kesit görünüşle belirtilmelidir. Aynı şekilde takma derinliği de yazılmalıdır; tipik açık temas pedi boyu 4–6 mm'dir.
Karbon üst baskı neden zorunlu?
Kuyruk ucundaki gümüş pedler açıkta bırakılırsa üç mekanizma devreye girer: konektör dillerinin sürtünmesiyle mekanik aşınma, nem ve DC gerilim altında gümüş göçü (silver migration), ve yüzey oksitlenmesi. Temas pedleri üzerine 10–15 µm karbon örtü baskısı bu üç etkiyi birden azaltır. Karbon katmanın direnci gümüşten yüksektir ancak temas alanı kısa ve geniş olduğu için toplam devre direncine katkısı ihmal edilebilir düzeyde kalır. ZIF konektörlerin tipik eşleşme çevrim ömrünün 20–30 takma-çıkarma ile sınırlı olduğunu da unutmayın; servis sırasında sık sökülen bir panelde bu değer kritik olabilir.
Crimp konektörler: titreşimli ortamların çözümü
Crimp bağlantıda metal terminaller kuyruğu delerek gümüş yola hem mekanik hem elektriksel temas kurar ve plastik bir gövdeye oturur. Tipik adım 2,54 mm'dir; 1,0 mm, 1,25 mm ve 2,0 mm varyantları da mevcuttur.
Delme bölgesinde kuyruk mutlaka takviye edilmelidir — ya stiffener laminasyonu ya da kuyruğun katlanarak çiftlenmesi ile. Takviyesiz bir kuyrukta crimp dişleri filmi yırtar ve bağlantı ilk termal çevrimde gevşer.
| Kriter | ZIF / FFC | Crimp |
| Tipik pitch | 1,0 mm | 2,54 mm |
| 10 devre için kuyruk genişliği | ~11 mm | ~25 mm |
| Kuyruk kalınlığı | 0,30 mm ±0,05 | Takviyeli, tolerans daha esnek |
| Titreşim/darbe dayanımı | Orta (mandal kalitesine bağlı) | Yüksek (kilitli gövde) |
| Çekme dayanımı | Düşük | Yüksek |
| Servis / sık sökme | Sınırlı çevrim ömrü | Uygun |
Pratik karar kuralı: pin sayısı 12'nin altındaysa ve uygulama titreşimli bir makine üzerindeyse crimp; pin sayısı yüksekse veya panel arkasında dar bir alan varsa ZIF.
Lehimli bağlantılar: kuyruk neden doğrudan lehimlenemez?
Sık gelen soru şudur: kuyruğu doğrudan karta lehimleyebilir miyiz? Cevap hayır ve iki bağımsız sebebi var. Birincisi malzeme: gümüş polimer mürekkep, polimer bir matris içinde dağılmış gümüş pulcuklardan oluşur; eriyik lehim bu yüzeyi ıslatmaz ve gümüş, lehim içinde çözünmeye eğilimlidir. İkincisi ısıl: 250–260 °C'lik bir lehim sıcaklığı PET taşıyıcıyı kalıcı olarak deforme eder, iletken yolda süreklilik kaybına yol açar.
Doğru yaklaşım, lehim işlemini arayüzün karşı tarafına almaktır. Müşteri, ZIF yuvasını veya crimp header'ı kendi kartı üzerine reflow ya da selektif lehimle monte eder; membran kuyruğu bu konektöre yalnızca mekanik olarak girer. Yani membran switch dünyasında "lehimli bağlantı" ifadesi, arayüzün kart tarafındaki montajını tanımlar; membran panelin kendisinde lehim işlemi yoktur. Montaj sırası da bu yüzden önemlidir: kart üzerindeki tüm lehim işlemleri, membran panel yapıştırılmadan önce tamamlanmalıdır. Bu sıralamayı teknik resmin not alanına yazmak, üretim hattında sık yaşanan bir ısı hasarını baştan önler.
Yol direnci, LED akımı ve gerilim düşümü hesabı
Gümüş iletken mürekkebin tabaka direnci tipik olarak 10–20 mΩ/kare aralığındadır (8–12 µm kuru film). Yol direnci basitçe tabaka direnci × (uzunluk / genişlik) ile bulunur.
Örnek: 180 mm uzunluğunda, 0,8 mm genişliğinde bir yol 225 kare eder. 15 mΩ/kare değerinde bu, tek yön için yaklaşık 3,4 Ω, gidiş-dönüş için 6,8 Ω demektir. Bir tuş matrisinde bu değer sorun değildir — okuma devresi yüksek empedanslıdır ve akım mikroamper mertebesindedir. Ancak aynı yol bir LED besleme hattıysa: 20 mA'de 0,14 V düşüm görünmez, 100 mA'de 0,68 V düşüm ise farklı bölgelerdeki LED'ler arasında gözle görülür parlaklık farkı yaratır.
- Sinyal ve güç yollarını aynı genişlikte çizmeyin; LED besleme yollarını 1,5–2,5 mm'ye genişletin.
- Alternatif olarak paralel iki yol çekip konektörde iki pin ayırın (paralel yol direnci yarıya iner).
- Besleme ve dönüş yollarını kuyruğun karşılıklı iki kenarına dağıtın; ortak dönüş yolunu tek ve dar bırakmayın.
- Kuyruk gövdesindeki genel yollar için serigrafide pratik minimum 0,5 mm yol genişliği ve 0,5 mm boşluk kabul edin; bunun altındaki değerler yalnızca konektör ucundaki ince adım bölgesinde, daralan hata payı bilinerek çalışılır.
Kuyruk yönlendirme, bükme yarıçapı ve IP sızdırmazlığı
Kuyruk statik bir bağlantı elemanıdır; hareketli kablo görevi göremez. Montaj sırasında tek seferlik bir kat kabul edilebilir, ancak keskin 90° kırım yapılmamalı, minimum 3 mm bükme yarıçapı korunmalıdır. Bükme noktası panel gövdesinin kenarına 3–5 mm'den yakın olmamalıdır; yapıştırıcı hattı ile bükme çizgisi çakışırsa katman ayrışması (delaminasyon) riski doğar.
Kesim toleransı kalıpla ±0,2 mm, lazerle ±0,3 mm mertebesindedir; ancak asıl mesele tolerans değil, montaj payıdır. Nominal kuyruk boyuna kablo kanalında serbest bir "S" kıvrımı bırakacak kadar, tipik olarak 10–15 mm fazlalık ekleyin. Kuyruk konektöre gerilim altında girmemelidir.
Sızdırmazlık iddiası olan panellerde kuyruğun geçtiği slot kritik noktadır: panel ön yüzü IP65 veya IP67 olsa bile, kuyruk deliği sızdırmazlığı sağlanmazsa bu sınıf pratikte geçersizdir. Geçiş bölgesi arka yapışkan hattıyla kapalı bir koridor oluşturacak şekilde tasarlanmalı veya conta ile desteklenmelidir.
Teknik resimde bulunması gereken kontrol listesi
- Kuyruk çıkış konumu, yönü ve gövde kenarına göre referans ölçüsü
- Kuyruk nominal boyu ve genişliği, tolerans notu ile
- Konektör tipi, pitch değeri ve devre (pin) sayısı
- Pin numaralandırma yönü (1. pin hangi kenarda?)
- Temas yüzeyi: kontaklar üstte mi altta mı — kesit görünüş ile
- Stiffener kalınlığı, laminasyon yüzü ve boyu
- Hedef toplam kuyruk kalınlığı (ör. 0,30 mm ±0,05)
- Karbon üst baskı bölgesi ve boyu
- Takma derinliği (açık temas pedi boyu)
- İletken yol genişlikleri — sinyal ve güç ayrı belirtilmiş olarak
- Bükme çizgisi konumu ve minimum yarıçap notu
- Sızdırmazlık gerekiyorsa slot geçişi ve conta detayı
- Montaj sırası notu: kart üzerindeki lehim işlemleri panel montajından önce
- Süreklilik ve izolasyon test kriterleri (yol direnci üst sınırı, izolasyon direnci)
Bu maddeler netleştirildiğinde konektör arayüzü, projede tartışma çıkarmayan bir kalem hâline gelir. Kuyruk ve konektör detaylarını mevcut çiziminiz üzerinden değerlendirmemizi isterseniz, Tuşhan Elektronik'e teknik resminizi iletip teklif isteyebilirsiniz.
