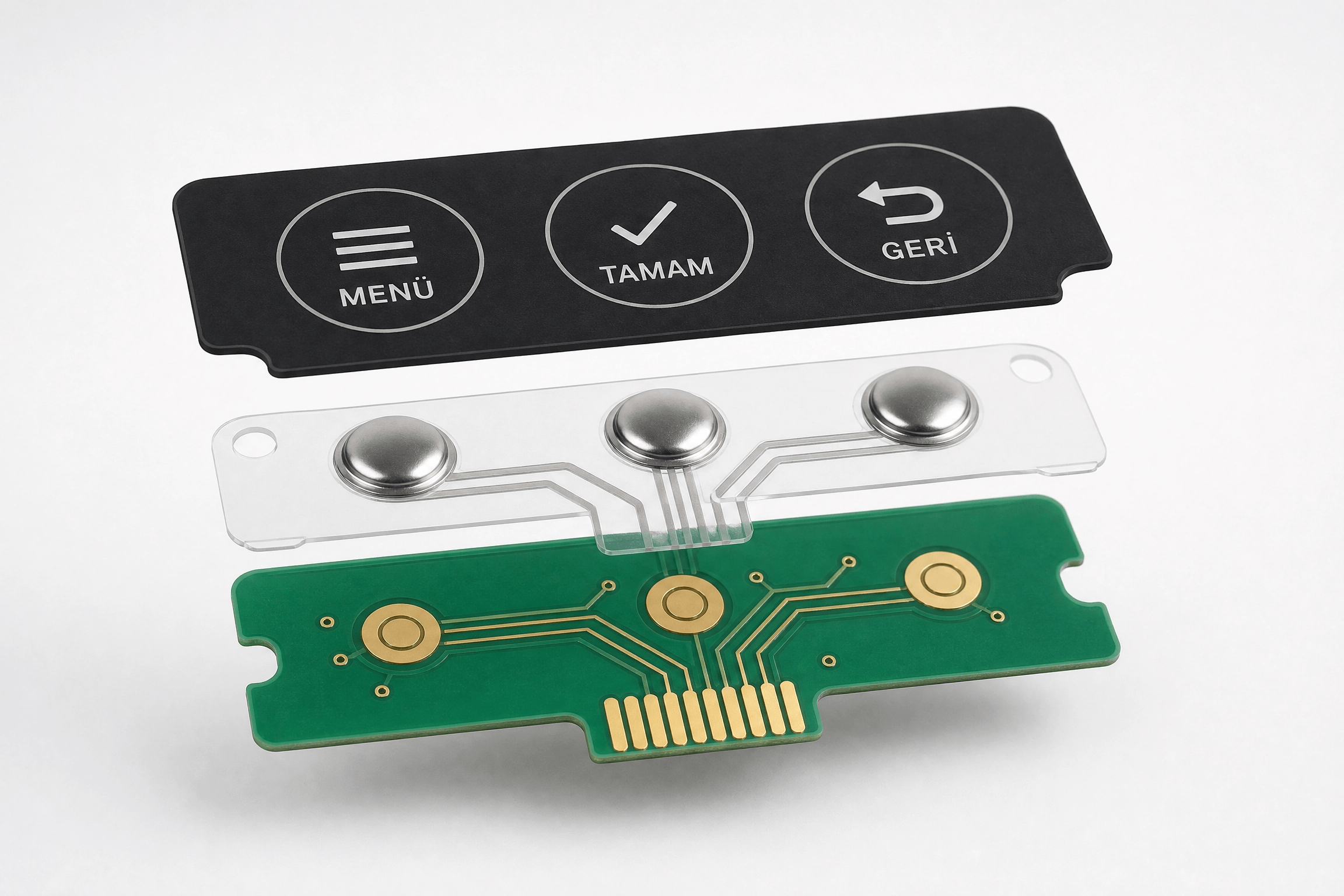

Bir membran switch için şartname hazırlarken yapılan en yaygın hata, ürünü tek bir parça gibi düşünmektir. Oysa membran switch; grafik ön panel, yapıştırıcı filmler, gümüş baskılı devre katmanları ve ayırıcı katmanın lamine edilmesiyle oluşan çok katmanlı bir sistemdir. Katman sayısından ön yüzey filminin kalınlığına, tuş ömründen IP sınıfına kadar her parametre hem panelin sahadaki dayanımını hem de üretim maliyetini doğrudan etkiler. Bu değerlerin baştan net tanımlanması, numune aşamasındaki sürprizleri ve seri üretimdeki revizyon maliyetlerini azaltır. Tuşhan Elektronik olarak müşteri çizimine göre membran switch, metal ve poly dom'lu tuş takımı, LED'li panel, dokunmatik panel ve Lexan etiket ürettiğimiz için; bu rehberde bir mühendisin ya da satın almacının şartname hazırlarken bilmesi gereken teknik değerleri sektörde yaygın tipik aralıklarla birlikte derledik.
Baştan bir not: aşağıdaki değerler uygulamaya ve tasarıma göre değişir. Bunları firmaya özel kesin bir taahhüt olarak değil, şartname yazarken referans alınabilecek tipik sektör aralıkları olarak okumak gerekir; her projenin nihai spesifikasyonu numune onayı sürecinde netleşir.
Membran Switch Teknik Spesifikasyon Tablosu
Bir şartnamenin çekirdeğini oluşturan temel parametreleri tek tabloda topladık. İzleyen bölümlerde her satırın ne anlama geldiğini, hangi değerin hangi uygulamada tercih edildiğini ve seçim kriterlerini ayrıntılı olarak açıklıyoruz.
| Parametre | Tipik Değer |
|---|---|
| Katman sayısı | 4-8 katman (tipik 6 katman) |
| Toplam kalınlık | 0,9-1,4 mm (montaj bandı dâhil, 6 katman) |
| Ön yüzey malzemesi | PET 0,125-0,2 mm / PC 0,175-1,0 mm |
| Devre katmanı | PET film üzerine gümüş iletken + karbon baskı |
| Tuş ömrü | Metal dom 1-5 milyon çevrim / poly dome 100.000-500.000 çevrim |
| Basma kuvveti | Tipik 150-500 gf (dom tipine göre) |
| LED ömrü | 50.000-100.000 saat |
| Çalışma sıcaklığı | Tipik -20 °C … +70 °C |
| IP sınıfı | Ön yüzeyde IP65 / IP67 (kapalı kenar ve conta tasarımına bağlı) |
| Konektör | ZIF kuyruk çıkışı, 1,0 mm pitch |
| Montaj yapıştırıcısı | 3M 467MP (0,05 mm) / 468MP (0,13 mm) |
| Kesim toleransı | Kalıp kesim ±0,2 mm / lazer kesim ±0,3 mm |
Katman Sayısı ve Toplam Kalınlık
Membran switch şartnamesinin ilk satırı genellikle katman yapısıdır. Tipik bir panel 6 katmandan oluşur; ancak gereksinime göre bu sayı 4 ile 8 katman arasında değişir. Yalnızca grafik ve devre gerektiren sade bir tasarım daha az katmanla çözülürken; metal dom taşıyıcısı, LED katmanı, ışık kılavuzu ya da EMI ekranlama eklendiğinde katman sayısı artar. Her yeni katman, montaj bandı dâhil toplam kalınlığa eklenir.
Montaj bandı dâhil toplam kalınlık, standart 6 katmanlı bir yapıda 0,9-1,4 mm aralığındadır. Bu ince profil, membran switch'in en büyük avantajıdır: sınırlı montaj derinliği olan kumanda panoları, tartı sistemleri, medikal cihazlar ve endüstriyel makinelerde panel gövdeye milimetrelik bir cepte oturur. Şartnamede kalınlık verirken panelin oturacağı gövde cebinin derinliğini de hesaba katmak gerekir; kabartma yüksekliği ve LED katmanı bu profili birkaç onda mm değiştirebilir.
Ön Yüzey Malzemesi: PET ve PC Seçimi
Ön yüzey (overlay), kullanıcının gördüğü ve dokunduğu grafik katmandır; şartnamede malzeme ve kalınlığının doğru belirtilmesi hem estetik hem de dayanım açısından kritiktir. İki temel film kullanılır.
- PET (polyester): 0,125-0,2 mm aralığında. Kabartma ve yüksek çevrim sayısı gerektiren tuş yüzeyleri için idealdir; kimyasal dayanımı yüksektir ve tekrarlayan bükülmeye iyi direnir. Metal dom'lu ya da kabartmalı tasarımlarda çoğunlukla PET tercih edilir.
- PC (polikarbonat): 0,175-1,0 mm aralığında. Yüksek optik netlik ve daha sert bir görünüm sağlar; ekran pencereli ön paneller ve kabartmasız düz yüzeyler için uygundur. Geniş kalınlık aralığı, sert bir ön panel gerektiren uygulamalarda esneklik verir.
Malzeme seçiminin yanında yüzey dokusu da şartnameye girmelidir. Mat (anti-glare) doku aydınlık ortamda yansımayı azaltır; parlak, ince doku veya deri doku ise görsel tercihe göre seçilir. Çizilmeye ve alkol bazlı temizlik maddelerine karşı dayanım gerekiyorsa sert kaplama (hardcoat) belirtilmelidir. Malzeme, doku ve renk detayları ayrı bir konu olduğundan bunları ilgili malzeme yazımıza bırakıyor, burada spesifikasyon değerlerine odaklanıyoruz.
Tuş Ömrü ve Basma Kuvveti
Tuş ömrü, membran switch şartnamesinin belki de en çok sorgulanan satırıdır; çünkü doğrudan ürünün kullanım süresini belirler ve dokunsal his yöntemine bağlıdır. Ömür değeri, dom seçimiyle birlikte konuşulmalıdır.
Metal dom ve poly dome ömrü
Paslanmaz çelik metal dom, net bir tık hissi verir ve tipik olarak 1-5 milyon çevrim aralığında ömür sunar. Bu nedenle makine kumandaları ve sık kullanılan fonksiyon tuşlarında tercih edilir. Polyester filmin şekillendirilmesiyle oluşturulan poly dome ise daha yumuşak bir his verir ve 100.000-500.000 çevrim aralığında çalışır; geniş tuş yüzeyleri ve maliyet duyarlı tasarımlar için uygundur. Şartnamede beklenen günlük basma sayısını belirtmek, doğru dom tipinin seçilmesini kolaylaştırır.
Basma (aktivasyon) kuvveti
Basma kuvveti, tuşun tepki verdiği andaki kuvvettir ve tipik olarak 150-500 gf aralığındadır. Değer, seçilen dom tipine ve geometrisine göre ayarlanır. Düşük kuvvet, hafif ve hızlı kullanım için; yüksek kuvvet, yanlış basmanın kritik olduğu ve belirgin tık hissi istenen uygulamalar için tercih edilir. Eldivenle çalışılan ortamlarda hem kabartmalı yüzey hem de yeterli basma kuvveti birlikte değerlendirilir.
LED Ömrü ve Çalışma Sıcaklığı
Aydınlatmalı paneller söz konusu olduğunda LED ömrü ve çalışma sıcaklığı şartnamenin ayrılmaz iki satırıdır. Devre katmanı üzerine yerleştirilen LED'ler, tuş simgelerini veya durum göstergelerini aydınlatır ve tipik olarak 50.000-100.000 saat ömre sahiptir. Homojen aydınlatma gerekiyorsa ışık kılavuzu katmanı ile tüm tuş yüzeyi eşit parlaklıkta ışıtılabilir. LED'in rengi, konumu, adedi ve besleme gerilimi şartnamede net verilmelidir; çünkü bunlar hem katman yapısını hem de toplam kalınlığı etkiler.
Çalışma sıcaklığı aralığı tipik olarak -20 °C ile +70 °C arasındadır. Panelin çalışacağı ortam bu aralığın dışına çıkıyorsa (örneğin soğuk hava depoları ya da dış mekân uygulamaları), yapıştırıcı ve film seçimi buna göre gözden geçirilir ve doğru malzeme kombinasyonu baştan belirlenir.
Sızdırmazlık ve IP Sınıfı
Membran switch'in su, toz ve temizlik sıvılarına karşı korunması IP sınıfıyla ifade edilir. Ön yüzeyde tipik olarak IP65 / IP67 koruma hedeflenir; ancak bu değer, kapalı kenar tasarımına ve conta çözümüne bağlıdır. Grafik ön panelin tek parça ve kesintisiz olması, kenarların gövdeye tam oturması ve gerekiyorsa ilave conta kullanımı, hedeflenen IP sınıfına ulaşmanın ön koşuludur.
Şartnamede yalnızca "IP67 istiyorum" demek yeterli değildir; korumanın sadece ön yüzey için mi yoksa montaj sonrası tüm gövde için mi geçerli olacağı belirtilmelidir. Panelin arka kuyruk çıkışı ve montaj deliği bölgeleri, sızdırmazlığın en kritik noktalarıdır.
Konektör, Yapıştırıcı ve Kesim Toleransı
Şartnamenin son grubu, panelin elektrik bağlantısını, gövdeye montajını ve boyutsal hassasiyetini tanımlar. Bu üç parametre çoğu zaman gözden kaçar ama montaj aşamasında en çok sorun çıkaran satırlardır.
- Konektör: Devre çıkışı, aynı film üzerinde devam eden bir kuyruk (tail) olarak panelden dışarı alınır ve doğrudan ZIF konektöre takılır; tipik pitch değeri 1,0 mm'dir. Kuyruk çıkış yönü, uzunluğu ve pin sırası mutlaka çizimde gösterilmelidir; ayrı kablo demeti ya da lehim noktası gerekmez.
- Montaj yapıştırıcısı: Paneli gövdeye sabitleyen arka bant için yüksek performanslı akrilik yapıştırıcı kullanılır. Düz ve pürüzsüz yüzeyler için 3M 467MP (0,05 mm), boyalı veya hafif pürüzlü yüzeyler için 468MP (0,13 mm) tipiktir. Montaj yüzeyinin malzemesi (boyalı sac, alüminyum, ABS vb.) yapıştırıcı seçimini doğrudan etkiler.
- Kesim toleransı: Panel dış hattı seri işlerde kalıpla, düşük adet ve prototipte lazerle kesilir. Boyutsal tolerans kalıp kesimde ±0,2 mm, lazer kesimde ±0,3 mm mertebesindedir. Panelin gövde cebine tam oturması için bu toleransın çizimdeki kritik ölçülerle uyumlu olması gerekir.
Doğru Şartname İçin Sonraki Adım
Yukarıdaki değerler bir membran switch şartnamesinin iskeletini oluşturur; ancak üretim süreci, teklif için gereken belgeler ve malzeme detayları başlı başına birer konudur ve bunları ayrı yazılarımızda ele alıyoruz. Bir spesifikasyonu kâğıt üzerinde eksiksiz görünse bile, gerçek doğrulama numune üzerinde yapılır: katman yapısı, dokunsal his, LED parlaklığı ve montaj uyumu ancak fiziksel bir örnekle netleşir.
Bu yüzden en sağlıklı yol, teknik çizim (DXF/AI/PDF), tuş ve LED bilgileri ile beklenen çalışma koşullarını içeren bir teknik dosyayla başlayıp numune üzerinden ilerlemektir. Tuşhan Elektronik olarak ISO 9001 kalite sistemiyle çalışıyor; prototip/numune ve mevcut panellerin muadil üretimini de yapıyoruz. Elinizdeki çizimi ve gereksinim listesini ilettiğinizde, malzeme ve katman yapısı önerisiyle birlikte değerlendirme yapabiliriz.
