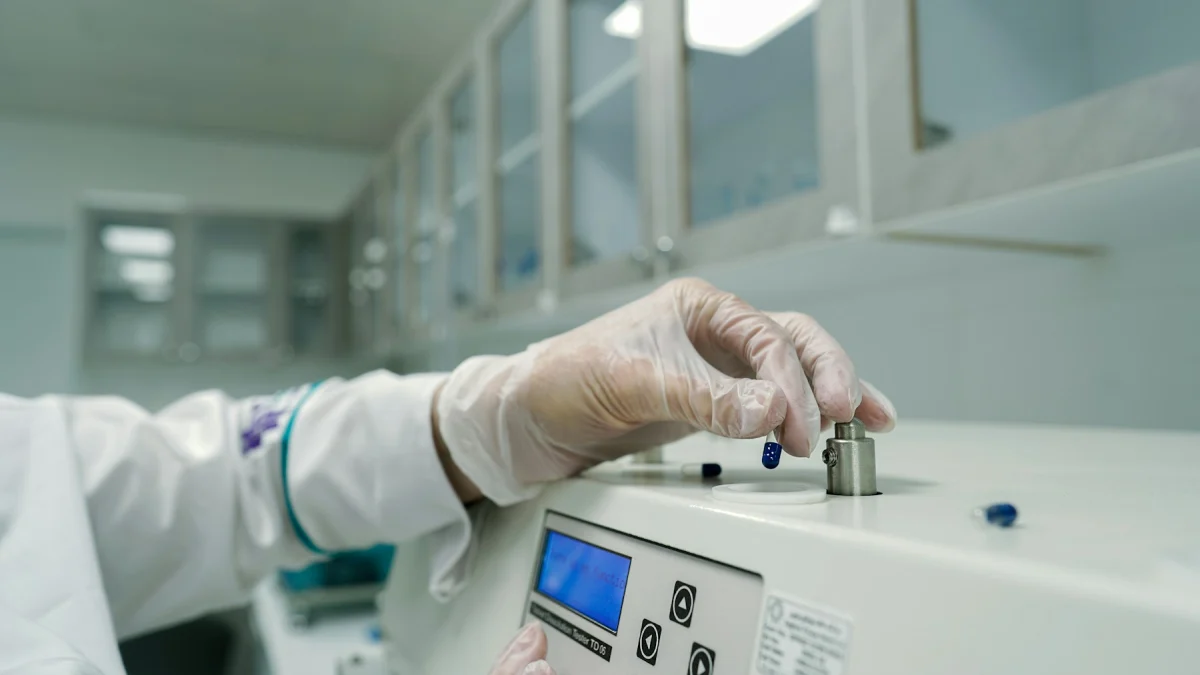

Laboratuvar ve Analitik Cihazlar İçin Membran Switch Tuş Takımı

Laboratuvar cihazları tuş takımı tasarımı, endüstriyel kontrol panellerinden temelde farklı bir problem setiyle uğraşır. Bir spektrofotometrenin, otoklavın, santrifüjün veya inkübatörün ön paneli; gün içinde onlarca kez eldivenli parmakla basılır, etanol ve izopropil alkolle silinir, bazen asidik veya alkali numune sıçramasına maruz kalır, sterilizasyon döngüsünde nem ve sıcaklık değişimi görür. Tuşhan Elektronik olarak İkitelli'deki tesisimizde ürettiğimiz membran switch tuş takımları, laboratuvar ve analitik cihaz üreticilerinin bu spesifik gereksinimlerine göre katman katman kurgulanır.

Laboratuvar Ortamı Ön Paneli Nasıl Yıpratır?

Analitik cihaz kullanıcısı, panel yüzeyini bir kontrol arayüzü olarak değil, temizlenmesi gereken bir çalışma yüzeyi olarak görür. Bu davranış farkı, malzeme seçimini doğrudan belirler.

Kimyasal temas ve temizlik döngüsü

Laboratuvar rutininde panel yüzeyi %70 etanol, izopropil alkol, seyreltik hipoklorit veya kuaterner amonyum bileşikleriyle silinir. Baskının yüzeyde (ön yüzde) yapıldığı ucuz çözümlerde, birkaç ay içinde tuş grafikleri soluklaşır, ikon kenarları dağılır ve sonunda okunamaz hâle gelir. Bu yüzden laboratuvar cihazlarında baskının arka yüzey (reverse printing) tekniğiyle, poliester (PET) ya da polikarbonat (PC) filmin iç yüzüne uygulanması gerekir. Böylece mürekkep, kimyasalla temas eden yüzeyle değil, yapıştırıcı katmanıyla temas eder; grafik ömrü panelin mekanik ömrüne eşitlenir.

Numune sıçraması ve sızdırmazlık

Pipetleme, karıştırma veya çalkalama sırasında panel üzerine sıvı damlaması olağandır. Panel çevresinde kapalı yapıştırıcı çerçevesi ve tuş boşluklarında havalandırma kanalının doğru konumlandırılmasıyla, panel yüzeyinden IP65 seviyesinde koruma sağlanır. Cihazın yıkanabilir olması isteniyorsa (örneğin bir numune hazırlama ünitesi), tasarım IP67 hedefine göre kurgulanır: havalandırma kanalı tamamen kapatılır, kuyruk çıkışı yapıştırıcı ile sızdırmaz hâle getirilir ve montaj yüzeyi düzlemsellik toleransı sıkılaştırılır.

Nem, buhar ve sıcaklık dalgalanması

Otoklav, etüv ve inkübatör gövdelerinde panel arkası ısınır, ön yüzey ise ortam sıcaklığındadır. Bu gradyan, katmanlar arasında farklı genleşme yaratır. Poliester film, polikarbonata göre daha iyi kimyasal dayanım ve daha yüksek bükülme ömrü sunduğu için sıcak/nemli bölgelerde tercih edilir. Yapıştırıcı seçimi de kritiktir: standart akrilik bantlar yerine yüksek performanslı çift taraflı bantlar (örneğin 0,05 mm / 2 mil ve 0,13 mm / 5 mil kalınlıktaki 3M 467MP ve 468MP sınıfı) kullanıldığında, panel kenarlarında kalkma ve buhar girişi riski belirgin biçimde azalır.

Laboratuvar Cihazı Tuş Takımı Teknik Gereksinim Listesi

Bir analitik cihaz projesinde bize gelen teknik şartnamede genellikle şu başlıkların netleşmesi gerekir:

• Ön panel filmi: Kimyasal dayanım öncelikliyse PET 0,125–0,2 mm; sert yüzey ve optik netlik öncelikliyse PC 0,175–1,0 mm.
• Yüzey dokusu: Laboratuvar aydınlatması genellikle yüksek lümenli tavan armatürleridir; parlamayı kırmak için mat (velvet) doku, LCD penceresi bölgesinde ise şeffaf parlak pencere tercih edilir.
• Tuş geri bildirimi: Eldivenli kullanımda taktil his zorunludur. Paslanmaz metal dom ile 1–5 milyon çevrim, poly dome (poliester kabartma) ile 100.000–500.000 çevrim ömrü hedeflenir.
• Basma kuvveti: Nitril veya lateks eldivenle çalışan operatör için genellikle 250–400 gf aralığı çalışılır; alt sınır yanlışlıkla basmayı, üst sınır yorulmayı belirler.
• Kabartma tipi: Tuş sınırlarının eldivenle hissedilmesi için pillow (yastık) veya rim (çerçeve) kabartma; körlemesine kullanım gereken cihazlarda tek tuşa dokunsal işaret.
• Aydınlatma: Karartılmış oda gerektiren optik ölçümlerde (floresans, lüminesans) düşük parlaklıkta LED gösterge veya LED backlight; LED ömrü tipik olarak 50.000–100.000 saat.
• Bağlantı: ZIF soket için 1,0 mm pitch kuyruk, sertleştirici (stiffener) ile; ya da klasik erkek-dişi konnektör.
• Sızdırmazlık: Silinebilir panel için IP65, yıkanabilir panel için IP67.
• Kesim toleransı: Kalıp (die-cut) ile ±0,2 mm, lazer kesim ile ±0,3 mm.
• Toplam kalınlık: Tipik 6 katmanlı membran switch yapısında 0,9–1,4 mm.

Ekran Penceresi, Okunabilirlik ve Grafik Panel Çözümleri

Analitik cihazların çoğunda panel yalnızca tuş taşımaz; aynı zamanda LCD/OLED ekranı çerçeveler, durum LED'lerini gizler ve marka kimliğini taşır. Burada iki farklı üretim yaklaşımı devreye girer.

Tuşsuz kabartmalı grafik panel

Cihazın kontrolü ayrı bir arayüzden yapılıyorsa, ön yüzeyde yalnızca kabartmalı grafik panel (leksan etiket) kullanılır. Ekran penceresi şeffaf bırakılır, çevresi opak siyah blokaj mürekkebiyle kapatılır ve LED noktaları için yarı geçirgen pencere açılır. Kabartma, cihaz gövdesindeki plastik hattı takip ederek panelin sonradan yapıştırılmış görünmesini engeller.

Dokunmatik panel entegrasyonu

Titreşimsiz, düz ve tamamen silinebilir bir yüzey isteyen cihazlarda dokunmatik panel tercih edilir. Tuş boşluğu olmadığı için sıvı birikecek girinti kalmaz; temizlik tek hamlede yapılır. Buna karşılık taktil geri bildirim kaybolur, bu nedenle çoğu laboratuvar cihazında hibrit çözüm kurgulanır: kritik ve tehlikeli komutlar (kapak açma, rotor durdurma, ısıtma başlatma) metal dom'lu fiziksel tuşta kalır, menü gezinme dokunmatik alana taşınır.

Işıklı panellerde kontrast dengesi

Işıklı (backlight) panellerde laboratuvar için özel bir kısıt vardır: ışık, ekranın okunmasını zorlaştırmamalı ve karanlık ortam ölçümünü bozmamalıdır. Bunun için tuş ikonlarının arkasına yalnızca gerekli bölgede difüzör katmanı konur, kalan alan opak tutulur. LED renk seçiminde yeşil/beyaz yerine kehribar veya kırmızı tonlar, karanlığa adapte olmuş gözü daha az rahatsız eder.

Türkiye'deki Üretim Gerçekliği ve Yerli Tedarik Avantajı

Türkiye'nin beyaz eşya ve tekstil makineleri üretimindeki derinliği, ön panel ve tuş takımı tedarik zincirinin de olgunlaşmasını sağladı. Aynı üretim altyapısı, laboratuvar ve analitik cihaz üreticileri için önemli bir avantaja dönüşüyor: bu sektörde adetler görece düşük, ürün çeşitliliği ise yüksektir. Bir üretici aynı gövde üzerinde farklı yazılım sürümleri, farklı dil seçenekleri ve farklı model kademeleri sunar. Yurt dışından tedarikte her varyant için ayrı kalıp, ayrı minimum sipariş adedi ve haftalarca sevkiyat süresi anlamına gelen bu yapı, yurt içi üretimde çok daha esnek yönetilir.

Pratikte bunun karşılığı şudur: aynı mekanik kalıp ve aynı kuyruk yerleşimi korunarak yalnızca baskı klişesi değiştirilir; Türkçe, İngilizce ve ihracat pazarına özel dil versiyonları küçük partiler hâlinde üretilebilir. Numune aşamasında panelin cihaz gövdesine fiziksel olarak oturtulup eldivenli kullanıcıyla denenmesi de yurt içi tedarikte çok daha hızlı organize edilir.

Malzeme ve Performans Özeti

Proje Başlangıcında Bizden Ne İstemelisiniz?

Laboratuvar cihazı projelerinde en sık karşılaştığımız gecikme nedeni, panelin mekanik tasarımdan sonra düşünülmesidir. Gövde kalıbı çıktıktan sonra tuş bölgesinin arkasında yeterli düzlem kalmadığı, kuyruk çıkışı için kanal açılmadığı veya ekran penceresinin panel kesimiyle çakıştığı sık görülür. Tasarımın erken aşamasında panel yerleşim ölçüsünü, kuyruk çıkış yönünü ve devre kartındaki soket konumunu birlikte netleştirmek, hem numune sayısını hem de toplam süreyi ciddi ölçüde kısaltır.

Cihazınızın ön panel çizimini, tuş sayısını, ekran penceresi ölçülerini, hedeflediğiniz koruma sınıfını ve yıllık tahmini adedi paylaşın; laboratuvar ve analitik cihazınıza uygun membran switch tuş takımı için malzeme önerisi, katman yapısı ve fiyat teklifi hazırlayalım. Tuşhan Elektronik — İkitelli Org. San. Bölg. Triko Center San. Sit. M6 Blok No:112 Başakşehir / İstanbul · +90 212 671 65 18 · info@tushan.com.tr
