Raylı Sistemler ve Toplu Taşıma İçin Membran Switch Tuş Takımı

Raylı sistemler ve toplu taşıma, bir tuş takımının karşılaşabileceği en zorlu kullanım profillerinden birini oluşturur: aracın kesintisiz titreşimi, peronda güneş ve yağmur, günde binlerce yolcunun eldivenli ya da ıslak parmakla bastığı bir yüzey ve 25-30 yıla uzayan bir servis ömrü. Ofis ekipmanı mantığıyla tasarlanmış bir ön panel bu koşullarda birkaç sezonda yorulur. Tuşhan Elektronik; raylı sistem araçları, istasyon ekipmanları ve depo cihazları için membran switch tuş takımı, kabartmalı grafik panel, ışıklı (backlight) panel ve dokunmatik panel üretir. Tasarım kararlarını da doğrudan bu kullanım profiline göre kurar.

Raylı sistemlerde tuş takımı neden farklı tasarlanır?

Fark, tek bir zorlayıcı koşuldan değil, koşulların üst üste binmesinden doğar. Aynı panel hem titreşim altında çalışmak, hem dış hava koşullarına dayanmak, hem de kontrolsüz bir kullanıcı kitlesine açık olmak zorundadır.

Titreşim, şok ve uzun servis ömrü

Membran switch bu ortamda yapısal bir avantaj taşır: hareketli mekanik parça yoktur, katmanlar tüm yüzey boyunca yapıştırıcıyla birbirine bağlıdır ve bu nedenle mekanik tuşlarda görülen gevşeme ve rezonans sorunları oluşmaz. Zayıf nokta paneldeki tuşlar değil, kuyruk ve konnektör bölgesidir. ZIF konnektörlü 1,0 mm pitch kuyruklarda, kuyruk çıkışına takviye (stiffener) uygulanması ve kablonun konnektöre yakın bir noktadan mekanik olarak sabitlenmesi gerekir; aksi hâlde titreşim yükü doğrudan iletken izlere biner.

Halka açık kullanım ve kasıtlı zorlama

Validatör, bilet otomatı veya yardım noktası panelinde kullanıcı, cihazın sahibi değildir. Tırnakla bastırma, anahtarla çizme, sert cisimle vurma olağan senaryolardır. Bu nedenle grafikler daima ikinci yüzeye (arka yüze) basılır; baskı aşınmaya değil, taşıyıcı folyoya maruz kalır. Yüzeyde sert kaplamalı (hardcoat) polikarbonat kullanımı çizilme direncini belirgin biçimde artırır. Tuş ömrü tarafında metal dom'lu yapılar 1-5 milyon çevrim aralığında çalışır: günde 1.000 basış alan bir onay tuşu, 5 milyon çevrimlik bir domda yaklaşık 13 yıllık bir mekanik ömre karşılık gelir. Poly dome yapılar 100.000-500.000 çevrim aralığında kaldığından yolcu arayüzü için uygun değildir.

Araçtan istasyona: raylı sistem panelinin kullanıldığı yerler

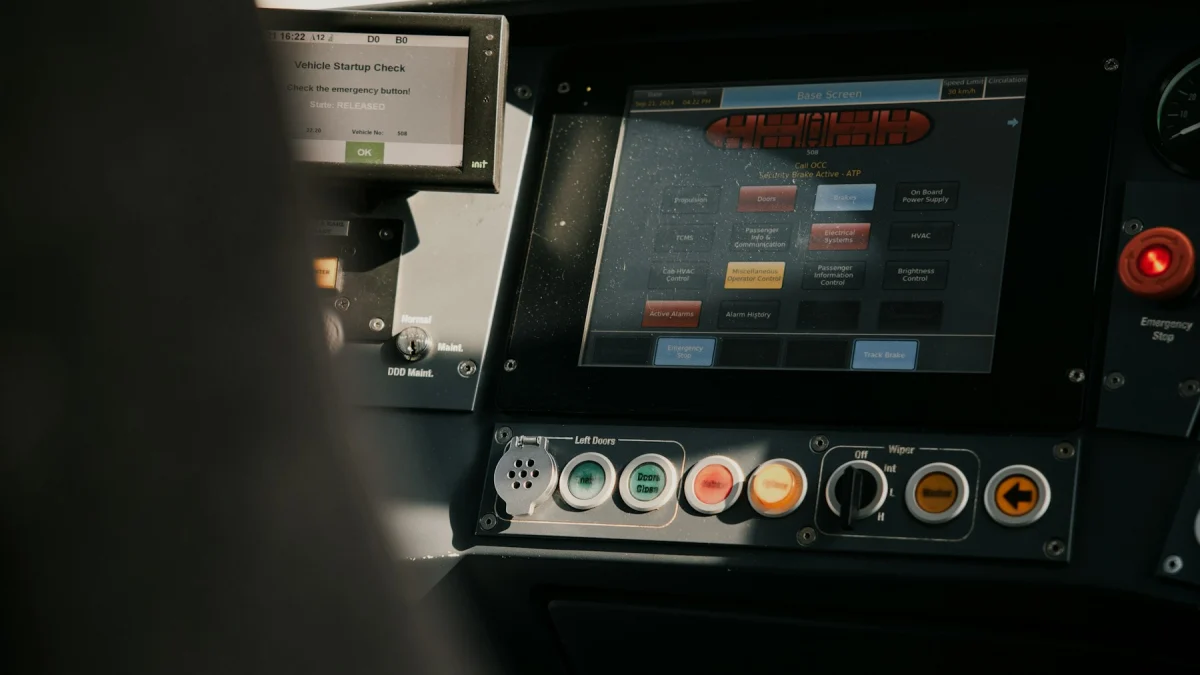

Sürücü kabini ve araç içi kontrol panelleri

Kapı kontrol, iklimlendirme, anons, aydınlatma ve tanı (diagnostic) panellerinde sürücünün paneli görmeden, parmak ucuyla bulabilmesi gerekir. Burada kabartmalı tuş yüzeyi ve belirgin tıklama hissi veren metal dom, konfor değil güvenlik gereğidir. Aydınlatma kısılabilir olmalı, gece kabin karanlığında sürücünün göz adaptasyonunu bozmamalıdır.

İstasyon, peron ve yolcu arayüzü ekipmanları

Turnike, validatör, bilet ve yükleme otomatı, acil çağrı/yardım noktası, yolcu bilgilendirme terminali. Açık peronlarda panel doğrudan güneşe ve yağmura açıktır; yüzey sıcaklığı ortam sıcaklığının 20-30 °C üzerine çıkabilir. Bu, hem yapıştırıcı hem de folyo seçimini doğrudan belirler.

Depo, bakım ve hat kenarı ekipmanları

Depo test tezgâhları, bakım cihazları, sinyalizasyon ve saha panoları. Kullanıcı iş eldiveni takar, eli yağlıdır; panel basınçlı su ve deterjanla temizlenir. Türkiye'de otobüs-otokar üretimi ve raylı sistem araç üretimi ihracata çalışan geniş bir alt tedarik zinciri oluşturduğundan, bu ekipmanların panelleri de çoğu zaman yurt dışı müşterinin şartnamesine göre tanımlanır; belediyelerin metro ve tramvay hatlarındaki yenileme işleri ise ölçüsü sabit, adedi sınırlı yedek panel talebi yaratır.

Raylı sistem tuş takımı teknik gereksinim listesi

• Çalışma sıcaklığı: araç içi uygulamalarda tipik olarak -25 °C … +70 °C; dış mekân ekipmanında yüzey sıcaklığı hesaba katılmalı.
• Koruma sınıfı: peron ve dış mekân için ön yüzde IP65; basınçlı su ile temizlenen depo ekipmanında IP67 hedeflenmeli.
• Tuş ömrü: yolcu arayüzü ve sürücü kabini için metal dom (1-5 milyon çevrim); düşük frekanslı servis tuşlarında poly dome (100.000-500.000 çevrim) yeterli olabilir.
• Eldivenli kullanım: yüksek aktivasyon kuvvetli dom ve kabartmalı tuş yüzeyi; tuş merkezleri arası mesafenin eldiven kalınlığına göre seçilmesi.
• Aydınlatma: LED ömrü 50.000-100.000 saat; günde 20 saat çalışan bir validatörde bu, yaklaşık 7-13 yıla karşılık gelir.
• UV ve hava koşulu dayanımı: sert kaplamalı polikarbonat ön yüzey, ikinci yüzey baskı, UV dayanımlı mürekkep.
• Bağlantı: ZIF 1,0 mm pitch kuyruk; kuyruk çıkışında takviye ve gerilim boşaltma.
• Kesim toleransı: kalıpla kesimde ±0,2 mm, lazer kesimde ±0,3 mm.
• Toplam kalınlık: tipik 6 katmanlı membran switch yapısında 0,9-1,4 mm.
• Yangın-duman şartnamesi: araç içi projelerde EN 45545-2 gibi bir gereklilik varsa, tehlike seviyesi (HL) ve istenen gereklilik seti teklif aşamasında paylaşılmalıdır; malzeme seçimi buna göre değerlendirilir.

Malzeme, katman ve yapıştırıcı seçimi

PET mi, polikarbonat mı?

PET, tekrarlı bükülmeye karşı üstündür; kabartmalı ve yüksek çevrimli tuşlarda tercih edilir. Sert kaplamalı polikarbonat ise çizilme, UV ve kimyasal dayanımında öndedir, ancak esneme ömrü daha kısadır. Pratik yaklaşım: yüksek basış alan tuş bölgelerini PET, geniş dekoratif ve bilgilendirme yüzeylerini PC olacak şekilde ayrıştırmak veya panelin baskın işlevine göre tek malzemede karar vermektir.

Yapıştırıcı ve montaj yüzeyi

Raylı sistem muhafazaları çoğunlukla elektrostatik toz boyalı sacdır; bu yüzeyler mikro dokuludur. Böyle yüzeylerde 0,05 mm'lik ince bant yeterli temas alanı kuramaz, 0,13 mm'lik kalın bant tercih edilmelidir. Talaşlı imalatla düzeltilmiş veya anodize alüminyum düz yüzeylerde ince bant uygundur. Montajdan önce yüzeyin izopropil alkolle temizlenmesi, rulo ile eşit basınç uygulanması ve yapışmanın tam mukavemetine 24-72 saatte ulaştığının hesaba katılması gerekir.

Aydınlatma: gündüz güneş altında, gece kabin karanlığında

Dış mekân panelinde arka aydınlatma, doğrudan güneş ışığıyla yarışamaz. Gündüz okunabilirlik LED parlaklığıyla değil kontrastla çözülür: koyu zemin üzerine açık simge, pencere bölgelerinde uygun ton seçimi ve parlamayı kıran mat yüzey dokusu. Mat doku aynı zamanda parmak izini gizler. Gece tarafında sorun tersine döner; özellikle sürücü kabininde aydınlatma kısılabilir olmalı, düşük renk sıcaklığı tercih edilerek göz adaptasyonu korunmalıdır. LED'lerin panel içinde dengeli dağıtılması ve ışık kılavuzu katmanı kullanılması, tek tuşta parlak leke (hotspot) oluşmasını engeller.

Dokunmatik panel mi, metal dom'lu membran switch mi?

Ayrım işleve göre yapılmalıdır. Sürücü kabini, kapı kontrolü ve acil çağrı gibi güvenlikle ilgili işlevlerde kabartmalı, metal dom'lu membran switch tercih edilir: kullanıcı paneli görmeden bulur, basışın gerçekleştiğini dokunarak doğrular, kalın eldivenle çalışır ve yüzeydeki yağmur damlası yanlış tetiklemeye yol açmaz. Menü yapısı değişken olan bilet otomatı ve yolcu bilgilendirme uygulamalarında ise dokunmatik panel doğru seçimdir. Kapasitif çözümde kalın ön panel kullanılacaksa hassasiyetin eldivenli kullanıma göre ayarlanması ve ıslak yüzey senaryosunun test edilmesi gerekir. Aynı cihazda iki teknolojinin birlikte kullanıldığı hibrit tasarımlar da uygulanabilir.

Erişilebilirlik, temizlik ve yedek parça sürekliliği

Toplu taşıma paneli görme engelli kullanıcıyı da kapsar: onay ve iptal tuşlarına dokunarak ayırt edilen kabartma işaret konulması, tuşların birbirinden belirgin biçimde ayrılması ve simge-zemin kontrastının yüksek tutulması tasarımın parçasıdır. Temizlik tarafında yolcu temas yüzeyleri sık sık alkol bazlı ürünlerle siliniyorsa, amonyak ve keton içeren temizleyicilerin polikarbonat yüzeyde çatlak yapabileceği unutulmamalıdır; sert kaplamalı yüzey burada da avantaj sağlar. Son olarak araç ömrü panel ömründen uzundur: aynı panelin yıllar sonra birebir üretilebilmesi için baskı dosyalarının ve kesim kalıbının saklanması, projenin başında konuşulması gereken bir konudur.

Teklif için hangi bilgileri hazırlamalısınız?

• Panel ölçüsü ve montaj deliklerini gösteren teknik çizim (tercihen DXF)
• Tuş sayısı, yerleşimi, istenen dom kuvveti ve kabartma talebi
• LED rengi, adedi, besleme gerilimi ve kısma ihtiyacı
• Konnektör tipi, pin sayısı ve kuyruk çıkış yönü
• Montaj yüzeyinin malzemesi ve yüzey işlemi (toz boya, anodize vb.)
• Çalışma sıcaklığı aralığı, IP beklentisi ve varsa yangın-duman şartnamesi
• Yıllık tahmini adet ve mevcut bir panelin yenilenip yenilenmediği (numune varsa)

Raylı sistem projeniz için çizim ve numunenizi ileterek Tuşhan Elektronik'ten teklif isteyin; gereksinimleriniz üzerinden malzeme ve katman yapısı birlikte netleştirilsin.
