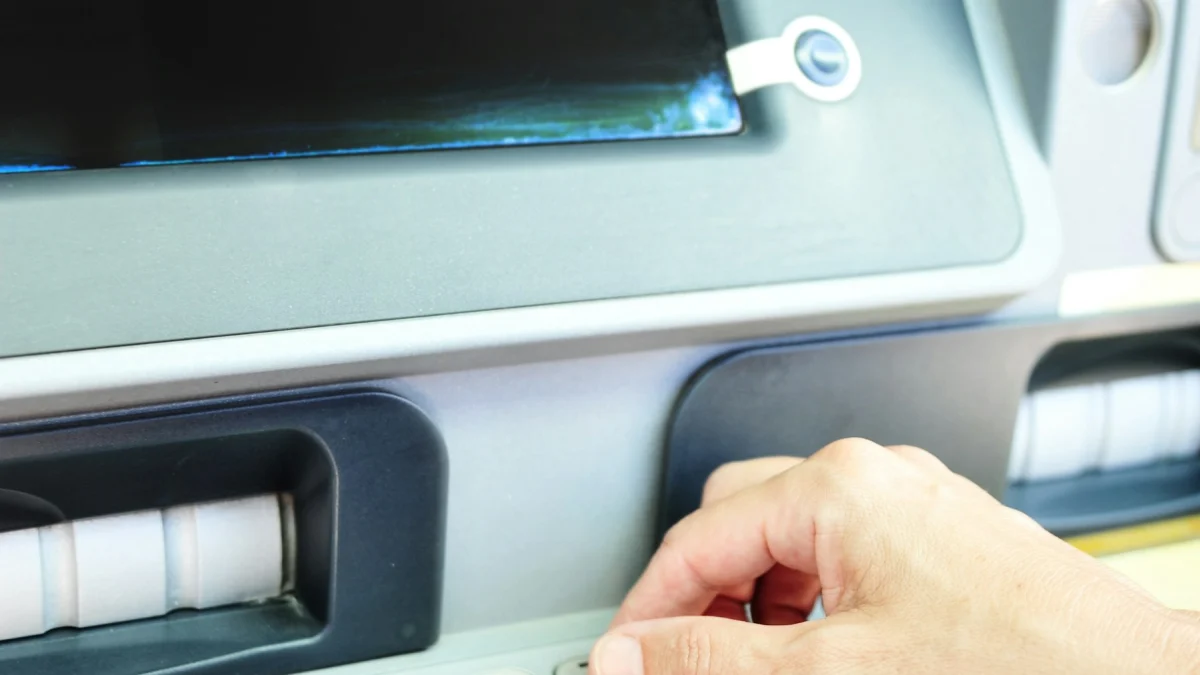

Kiosk ve ATM tuş takımı tasarımı, klasik bir makine paneline göre bambaşka bir problem kümesi üretir. Cihazı kullanan kişi eğitimli bir operatör değildir, aynı terminale günde yüzlerce farklı el dokunur, cihaz çoğu zaman gözetimsiz çalışır ve bir arıza durumunda saha müdahalesi parçanın maliyetinden çok daha pahalıya gelir. Tuşhan Elektronik olarak self-servis terminaller için ürettiğimiz membran switch tuş takımları, kabartmalı grafik paneller, ışıklı (backlight) paneller ve dokunmatik paneller bu koşullara göre boyutlandırılır: nominal kullanım değil, kötü kullanım senaryosu esas alınır.
Kiosk ve ATM tuş takımını diğer uygulamalardan ayıran nedir?
Anonim kullanıcı ve kontrolsüz basma kuvveti
Bir tezgâh panelini gün boyu aynı birkaç operatör kullanır; alışkanlık oluşur, basma kuvveti öngörülebilir hale gelir. Self-servis terminalde ise kullanıcı her seferinde değişir. Tuşa parmak ucuyla değil; tırnakla, anahtar ucuyla, kalın eldivenle veya sinirli bir avuç darbesiyle basılır. Bu nedenle dom tipi seçimi doğrudan ürün ömrünü belirler. Metal dom'lu yapılar tipik olarak 1-5 milyon çevrim aralığında ömür verir ve keskin bir snap hissi sunar; poliester kabartma (poly dome) yapılar 100.000-500.000 çevrim bandındadır. Günde birkaç yüz işlem gören bir ödeme kiosku, bilet otomatı veya PIN giriş alanı için metal dom pratikte tek makul seçimdir.
Gözetimsiz çalışma ve saha müdahalesinin gerçek maliyeti
Terminal bir hastane girişinde, otopark çıkışında, akaryakıt istasyonunda veya belediye hizmet noktasında olabilir. Panel değişimi için servis aracı çıkmak, parçanın kendi bedelinin katbekat üzerindedir. Bu yüzden ön panel tasarımında yapıştırıcı ve bağlantı detayları en az grafik kadar önemlidir: 3M 467MP (0,05 mm) ince yapıştırıcı düz sac yüzeyler için, 468MP (0,13 mm) boyalı veya hafif dokulu yüzeyler için tercih edilir. Kuyruk (tail) çıkış yönü ve uzunluğu, ZIF 1,0 mm pitch konnektör uyumu ve kuyruğun kasa içinde kıvrılma yarıçapı, panelin sahada tek kişiyle değiştirilip değiştirilemeyeceğini belirler.
Dış ortam koşulları: UV, sıcaklık farkı, nem ve sızdırmazlık
PET mi, polikarbonat mı?
Polikarbonat (0,175-1,0 mm) derin kabartmaya ve sert bir yüzey hissine daha uygundur; poliester/PET (0,125-0,2 mm) ise UV, kimyasal ve tekrarlı bükülme dayanımında öne çıkar. Cam arkasında güneş gören, gün içinde sıcaklık farkı yaşayan ve alkol bazlı dezenfektanla düzenli silinen açık alan terminallerinde PET üst yüzey ve sert kaplamalı (hardcoat) yüzey işlemi tercih edilir. Grafik baskı her zaman ikinci yüzeye, yani filmin arka yüzüne yapılır; böylece yazı ve semboller aşınmaya, tırnak izine ve temizlik kimyasallarına karşı film kalınlığının arkasında korunur.
IP sızdırmazlığı ve sac panel arayüzü
Ön yüzeyden IP65 - IP67 seviyesinde koruma, membran katmanlarının sürekli bir film altında birleştirilmesi ve yapıştırıcı çerçevesinin kesintisiz bir kontur oluşturmasıyla sağlanır. Burada kritik nokta panel ile sac kasa arasındaki tolerans zinciridir: kalıpla kesimde ±0,2 mm, lazer kesimde ±0,3 mm tolerans esas alınır. Sac üzerindeki pencere ve delik konumlarının bu payı karşılayacak şekilde ölçülendirilmesi gerekir; aksi halde sızdırmazlık çerçevesi yeterli yapışma alanı bulamaz. Sızdırmaz yapılarda iç hacim kapalı olduğundan sıcaklık değişimiyle oluşan basınç farkı tuş hissini etkileyebilir; bu etki katman şeması aşamasında hesaba katılır.
Kamuya açık terminalde erişilebilirlik ve okunabilirlik
Dokunsal tanımlama ve geri bildirim
Kamuya açık bir terminalde kullanıcının ekrana bakmadan tuş bulabilmesi bir konfor değil, işlevsel gerekliliktir. Rakam adasında orta tuş üzerine yerleştirilen kabartma nokta, tuş grupları arasına çekilen çerçeve (rail) kabartması ve tuş başına verilen kabartma yüksekliği, görme güçlüğü olan kullanıcılar için yönlenme sağlar. Metal dom'un tipik 150-500 gf aralığındaki tetikleme kuvveti ve net snap oranı, gürültülü ortamlarda sesli geri bildirim duyulmadığında bile basmanın algılandığını doğrular.
Güneş altında okunabilirlik ve gece aydınlatması
Doğrudan güneş alan bir yüzeyde parlak lakeli film okunmaz hale gelir; mat veya seçici dokulu hardcoat yüzey, yansımayı kırarak kontrastı korur. Gece kullanımı için LED'li backlight katmanı devreye girer: tipik 50.000-100.000 saat ömür aralığındaki LED'ler, ışık dağıtıcı katmanla birlikte tuş alanlarında homojen aydınlatma verir. Ölü ön yüz (dead front) uygulamasında ise semboller yalnızca ilgili LED yandığında görünür; kapalıyken panel düz bir yüzey gibi durur. Bu yaklaşım, kiosk arayüzünde aynı fiziksel tuşun farklı işlem adımlarında farklı anlam taşıdığı senaryolarda kullanışlıdır.
Kiosk ve ATM projeleri için teknik gereksinim listesi
- Üst yüzey: Dış mekân ve yoğun temas için PET 0,15-0,2 mm, sert kaplamalı, mat/anti-glare yüzey işlemi
- Baskı: İkinci yüzey serigrafi, Pantone referanslı renk eşleme, ekran ve okuyucu pencereleri için şeffaf alanlar
- Tuş yapısı: Metal dom, 1-5 milyon çevrim; tetikleme kuvveti tipik 150-500 gf aralığında proje bazlı seçilir
- Aydınlatma: LED backlight veya ölü ön yüz pencereler; 50.000-100.000 saat tipik LED ömrü
- Sızdırmazlık: Ön yüzeyden IP65 veya IP67 hedefi, kesintisiz yapıştırıcı konturu
- Yapıştırıcı: 3M 467MP (0,05 mm) düz sac için, 468MP (0,13 mm) boyalı/dokulu yüzeyler için
- Bağlantı: ZIF 1,0 mm pitch kuyruk, kasa içi kıvrılma yarıçapına göre uzunluk ve çıkış yönü
- Tolerans: Kalıpla kesim ±0,2 mm, lazer kesim ±0,3 mm
- Erişilebilirlik: Orta tuşta kabartma nokta, tuş adaları arasında ayırt edici kabartma/rail
- Dil varyantı: Aynı kesim konturu üzerinde farklı dil ve sembol setleri için baskı film değişimi
Tipik katman yapısı ve spesifikasyon
| Katman | Malzeme / kalınlık | İşlev |
| Ön yüzey (grafik) | PET 0,125-0,2 mm veya PC 0,175-1,0 mm | Görsel arayüz, aşınma ve kimyasal bariyeri |
| Yapıştırıcı | 3M 467MP / 468MP | Grafik ile devre katmanı birleşimi |
| Metal dom taşıyıcı | Poliester film + dom tutucu bant | Dokunsal geri bildirim, konumlandırma |
| Üst devre | Poliester film, iletken serigrafi baskı | Temas noktaları ve iletim yolları |
| Ayırıcı (spacer) | Çift taraflı yapışkanlı film | Devreler arası hava boşluğu |
| Alt devre + kuyruk | Poliester film, ZIF 1,0 mm pitch | Devre kapanışı ve dış bağlantı |
| Montaj yapışkanı | Çift taraflı bant | Sac panele sabitleme, sızdırmazlık konturu |
| Toplam kalınlık | Yukarıdaki yapıda tipik 0,9-1,4 mm; ayrı dom taşıyıcısı olmayan 6 katmanlı yapılar bu aralığın alt sınırına yakındır | Kasa tasarımına giren nominal değer |
Türkiye'de self-servis terminal üretimi ve yerel tedarikin avantajı
Türkiye, beyaz eşyadan tekstil makinesine uzanan geniş bir üretim tabanına sahip; bu tabanın üzerine kurulan elektronik cihaz ve terminal üreticileri de bankacılık otomasyonu, otopark ve geçiş sistemleri, akaryakıt otomasyonu, sıra yönetimi ve sipariş kiosklarına kadar geniş bir yelpazede iş çıkarıyor. Bu ürünlerin bir bölümü ihraç ediliyor ve her pazar kendi dil, sembol ve renk kodlarını istiyor. Yerel bir tuş takımı tedarikçisiyle çalışmanın en somut faydası da burada ortaya çıkıyor: aynı kesim kalıbı üzerinde yalnızca baskı filmini değiştirerek dil varyantı üretebilmek, düşük adetli ilk seriyi büyük parti zorunluluğu olmadan çıkarabilmek ve prototip aşamasında revizyon döngüsünü kısa tutabilmek.
Numuneden seri üretime: proje verisi nasıl hazırlanmalı?
Kiosk ve ATM tuş takımı projelerinde teklif ve numune süresini kısaltan şey, ilk adımda gelen verinin eksiksiz olmasıdır. Bizden hızlı dönüş almak için şu başlıkları netleştirmenizi öneririz: kesim konturu ve pencere konumlarını içeren DXF/DWG dosyası, grafik tasarımın vektörel hali (AI/PDF) ve Pantone renk referansları, tuş sayısı ile matris/ortak uç düzeni, kuyruk çıkış yönü ve uzunluğu, konnektör tipi, aydınlatma isteniyorsa LED konumları ve renkleri, hedeflenen IP sınıfı, çalışma sıcaklığı aralığı ve öngörülen yıllık adet. Bu bilgilerle katman şemasını çıkarır, kritik noktaları tasarım aşamasında geri bildiririz; numune onayının ardından seri üretime aynı kalıp ve aynı film reçetesiyle geçilir.
Kiosk, ATM veya self-servis terminal projeniz için ön panel ve tuş takımı çözümü arıyorsanız, teknik dosyanızı iletin; katman yapısı önerimizi ve fiyat teklifimizi hazırlayalım. Tuşhan Elektronik, İkitelli Organize Sanayi Bölgesi'ndeki tesisinde membran switch tuş takımı, kabartmalı grafik panel, ışıklı panel ve dokunmatik panel üretimi yapmaktadır. Telefon: +90 212 671 65 18, GSM: +90 551 600 62 31, e-posta: info@tushan.com.tr
