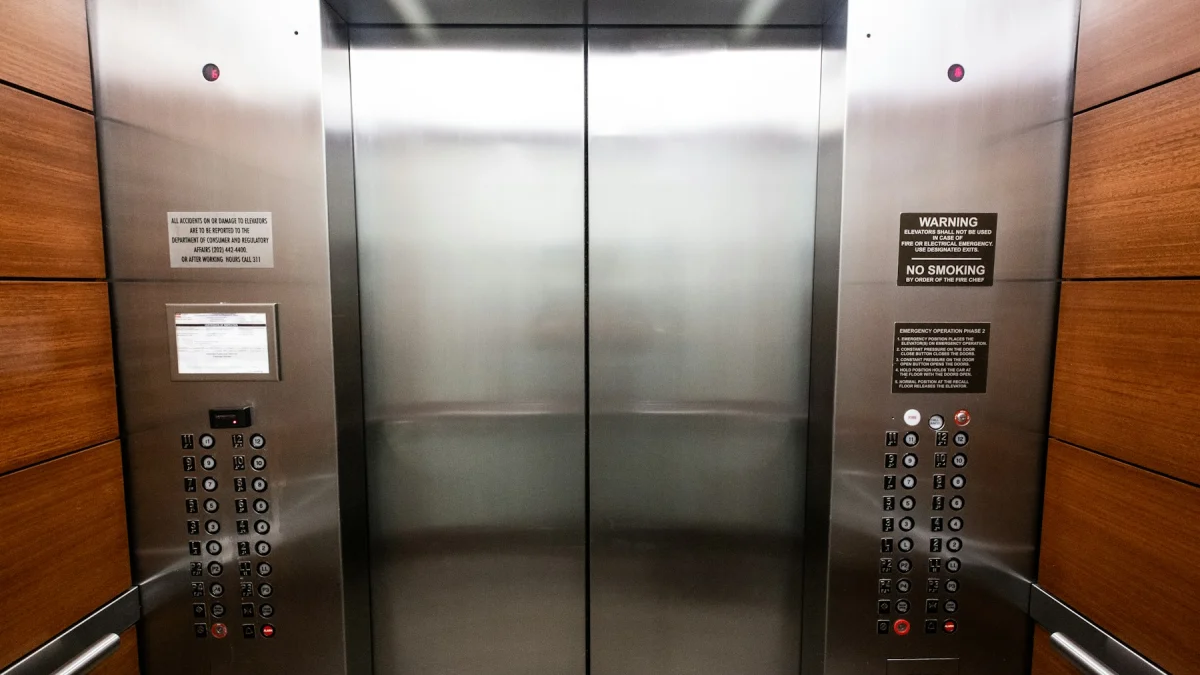

Asansör buton paneli üretimi, bir tuş takımının aynı anda hem milyonlarca basma çevrimine hem de tamamen kontrolsüz bir kullanıcı kitlesine dayanmak zorunda olduğu ender uygulamalardan biridir. Kabin butonyerine basan kişi eğitimli bir operatör değildir; elinde poşetle bekleyen bir apartman sakini, tuşa anahtar ucuyla vuran bir kurye ya da alışveriş merkezinde bütün katlara birden basan bir çocuktur. Bu nedenle asansör ve yürüyen merdiven uygulamalarında ön panel, bir kullanıcı arayüzü olduğu kadar bir dayanım parçasıdır. Tuşhan Elektronik; kabin butonyeri, kat paneli ve gösterge panelleri için membran switch tuş takımları, kabartmalı grafik paneller, ışıklı (backlight) paneller ve dokunmatik paneller üretir.
Asansör buton paneli üretiminde membran switch ne yapar?
Membran switch; grafik katmanı, ayırıcı (spacer) katman ve iletken devre katmanlarının çift taraflı yapıştırıcılarla birleştirilmesiyle oluşan, tek parça ve dikişsiz bir arayüzdür. Asansör tarafındaki en belirgin kazancı, ön yüzde hareketli mekanik parça ve delik bulunmamasıdır: tuş çevresinde temizlik suyunun, dökülen içeceğin veya tozun içeri sızabileceği bir boşluk kalmaz. Panel, kabinin paslanmaz ya da elektrostatik boyalı sac gövdesine yapıştırılır; devre katmanından çıkan ZIF kuyruk 1,0 mm pitch konnektörle doğrudan kumanda kartına bağlanır.
Kat panellerinde membran switch, çağrı butonu ile gösterge alanını tek yüzeyde birleştirir. Kat numarası penceresi, yön okları ve çağrı tuşu aynı poliester üzerine basıldığı için sahada ayrı ayrı hizalanacak parça sayısı azalır; kapı kasası ile panel arasındaki derz sayısı düşer, montaj süresi kısalır.
Asansör ortamı tuş takımına neyi dayatır?
Vandalizm ve mekanik darbe
Kamuya açık binalarda buton yüzeyi anahtar ucu, jeton, tırnak, hatta sigara ile karşılaşır. Bu yüzden grafik, poliesterin ikinci yüzüne (arka yüzüne) basılır: mürekkep iki katman arasında kalır, yüzey aşınsa bile rakam ve simgeler silinmez. Yüzeyde sert kaplamalı PET tercih edilir; ağır darbe beklenen kabinlerde panelin, kabinin kendi sac gövdesi gibi arkadan tam destekli rijit bir yüzeye yapıştırılması, panelin esneyip devre katmanını zorlamasını engeller.
Temizlik kimyasalları ve parmak izi
Kabin butonyeri günde birden çok kez alkol bazlı temizleyici ile silinir. Parlak yüzeyler bu koşulda hem parmak izini gösterir hem de zamanla matlaşır. Mat veya ince dokulu yüzey kaplaması, silme izini ve yansımayı azaltır; kabin aydınlatmasının panele düşen keskin yansımasını da kırar.
Sıcaklık, nem ve dış mekan yürüyen merdivenler
Metro çıkışlarında, açık otoparklarda ve yarı açık alışveriş alanlarındaki yürüyen merdiven ile asansör panelleri yoğuşma, yağmur sıçraması ve doğrudan güneş görür. Bu uygulamalarda ön yüzden IP65, yıkama riski olan noktalarda IP67 hedeflenir; tasarım sıcaklık aralığı tipik olarak -20 °C ile +70 °C arasında tutulur. Güneş gören panellerde UV kaynaklı sararma ve mürekkep solması, malzeme ve mürekkep seçiminde belirleyici olur.
Elektriksel gürültü ve elektrostatik boşalma
Kabin, frekans kontrollü tahrik sisteminin ve askı kablolarının hemen yanındadır. Kuru havada metal kabin yüzeyine dokunan kullanıcı ise statik yük taşır. Kuyruk uzunluğunun gereksiz uzatılmaması, kuyruk çıkış yönünün motor kablosundan uzak planlanması ve gerektiğinde devre katmanı üzerine ekranlama/topraklama katmanı eklenmesi, kumanda kartında yanlış çağrı algılanmasını azaltan tasarım tedbirleridir.
Erişilebilirlik: kabartma, Braille ve taktil geri bildirim
Asansör panelleri, görme engelli kullanıcıyı da kapsayan az sayıdaki arayüzden biridir. Tuş üstü kabartma (dome emboss) ve çerçeve kabartma (rail emboss), kullanıcının tuşu görmeden bulmasını sağlar; Braille noktaları da aynı kabartma kalıbıyla poliester yüzeye işlenebilir. Kabartma yüksekliği ile grafik simgenin hizası kalıp aşamasında birlikte çözülmelidir, aksi halde baskı ile kabartma birkaç onda milimetre kayar ve simge yamuk görünür.
Taktil geri bildirimin ikinci bileşeni tuş elemanıdır. Paslanmaz metal dom, tipik 2–5 N aralığında net bir tık hissi verir ve genel olarak 1–5 milyon çevrim ömrüne sahiptir; eldivenli elle kullanımda geri bildirimi belirgindir. Daha sessiz ve yumuşak bir his istendiğinde poliester kabartma (poly dome) tercih edilir; bu yapının ömrü tipik olarak 100.000–500.000 çevrim aralığındadır ve düşük trafikli kat panellerinde makul kalır. Yüksek trafikli zemin kat çağrı butonunda metal dom, kabin içindeki özel fonksiyon tuşlarında poly dome gibi karma bir kurgu da mümkündür.
Işıklı kat göstergesi ve buton aydınlatması
Çağrının kabul edildiğini gösteren buton halkası aydınlatması, asansörde en çok bakılan detaydır. Membran yapısına yerleştirilen LED'ler tipik olarak 50.000–100.000 saat ömür verir; bu, panelin mekanik ömrüyle uyumlu bir değerdir. Kritik tasarım konusu ışık homojenliğidir: LED'in tam üstünde parlak bir nokta, kenarlarda karanlık bölge oluşmaması için difüzör katman ve maske geometrisi birlikte hesaplanır.
Kat göstergesinde ise dead-front etkisi kullanılır. Aydınlatma kapalıyken yüzey düz ve sağır görünür, LED yandığında rakam veya ok belirir. Bunun için grafik katmanının arkasında yarı geçirgen mürekkep, çevresinde ise ışık sızıntısını kesen opak siyah maskeleme katmanı bulunur. Gündüz lobi camından güneş alan panellerde kontrastın korunması, maske yoğunluğu ile yarı geçirgen alanın optik geçirgenliğinin dengelenmesine bağlıdır.
Asansör tuş takımı için teknik gereksinim listesi
- Montaj yüzeyi: paslanmaz sac mı, elektrostatik boyalı sac mı; yüzey dokusuna göre 3M 467MP (0,05 mm) veya boyalı/dokulu yüzey için 468MP (0,13 mm) yapıştırıcı seçimi
- Tuş sayısı ve dizilim: kat sayısı, -1/B bodrum, 0/Z/G zemin kodlaması, alarm, kapı aç/kapa, itfaiye anahtarı alanı
- Taktil tercih: metal dom (1–5 milyon çevrim) veya poly dome (100.000–500.000 çevrim), hedef basma kuvveti
- Kabartma: tuş üstü kabartma, çerçeve kabartma ve Braille nokta kabartması gereksinimi
- Aydınlatma: buton onay ışığı rengi, dead-front kat göstergesi, gündüz kontrast beklentisi
- Bağlantı: ZIF kuyruk 1,0 mm pitch, kuyruk çıkış yönü, uzunluğu ve kumanda kartındaki konnektör konumu
- Koruma: ön yüzden IP65 veya IP67, iç mekan/dış mekan ayrımı, yoğuşma riski
- Ölçü ve tolerans: dış kesim ölçüsü, pencere açıklıkları, montaj delikleri; kalıp kesimde ±0,2 mm, lazer kesimde ±0,3 mm
- Yüzey: mat, ince dokulu veya parlak; temizlik kimyasalı ve UV maruziyeti
- Şartname: müşteri teknik resmi, yanmazlık ve malzeme gereklilikleri, dil/simge varyantları
Tipik yapı ve spesifikasyonlar
| Grafik katmanı | Sert kaplamalı PET 0,125–0,2 mm; kabartma ve rijitlik gereken panellerde PC 0,175–1,0 mm |
| Baskı | İkinci yüz (arka yüz) serigrafi; UV dayanımlı mürekkep, yarı geçirgen dead-front alanlar |
| Tuş elemanı | Paslanmaz metal dom 1–5 milyon çevrim / poly dome 100.000–500.000 çevrim |
| Aydınlatma | Membran içine yerleştirilen LED'ler, tipik 50.000–100.000 saat |
| Toplam kalınlık | Tipik 6 katmanlı yapıda 0,9–1,4 mm |
| Bağlantı | ZIF kuyruk, 1,0 mm pitch |
| Yapıştırıcı | 3M 467MP (2 mil) düz yüzey, 468MP (5 mil) boyalı/dokulu sac |
| Kesim toleransı | Kalıp ±0,2 mm, lazer ±0,3 mm |
| Koruma | Ön yüzden IP65 / IP67 |
Proje bazlı üretim, ihracat varyantları ve modernizasyon
Asansör aksamı üreten firmaların önemli bir bölümü ihracata çalışır ve bunun panel tarafındaki en görünür sonucu, aynı kabin gövdesinin farklı pazarlara farklı grafiklerle gitmesidir: zemin katın G, Z veya 0 olarak kodlanması, alarm ve itfaiye simgelerinin değişmesi, Latin dışı alfabelerin talep edilmesi. Membran switch bu ihtiyacı düşük maliyetle karşılar; kesim kalıbı, katman yapısı ve kuyruk çıkışı sabit kalırken yalnızca baskı filmleri değiştirilir. Böylece onlarca varyant tek bir mekanik tasarım üzerinden yönetilir.
Modernizasyon ve düşük adetli işler
Asansör işinin önemli bir bölümü yenileme projesidir ve bu projelerde panel ölçüsü mevcut sac gövdeye, mevcut kesim ve delik konumlarına uymak zorundadır. Bu tür işlerde sahadan alınan ölçünün doğrudan kesim kalıbına dönüştürülmesi, adet düşük olduğunda ise kalıp yerine lazer kesim ile ilerlenmesi maliyeti dengeler. Proje adedi arttığında kalıba geçiş, hem kenar kalitesini hem de tekrarlanabilirliği iyileştirir.
Numune ve teklif
Elinizde teknik resim, mevcut panel örneği veya yalnızca kat sayısı ile beklenen kullanım koşulu varsa, tuş dizilimi, kabartma ve aydınlatma senaryosunu birlikte netleştirip fiyat çalışması yapabiliriz. Numune ve teklif talepleriniz için Tuşhan Elektronik'e +90 212 671 65 18 numarasından veya info@tushan.com.tr adresinden ulaşabilirsiniz.
