Membran switch projelerinde en erken verilen ve geri dönmesi en pahalı olan karar, tuşun altına hangi geri besleme elemanının konacağıdır: metal dome mu, poly dome mu? Bu tercih yalnızca "tık hissi" meselesi değildir; panelin toplam kalınlığını, çevrim ömrünü, çalışma sıcaklığı aralığını, kontrol kartındaki debounce süresini ve adet başına maliyeti aynı anda belirler. Aşağıda iki çözümü ölçülebilir parametrelerle karşılaştırıyor, hangi uygulamada hangisinin doğru olduğunu somut eşiklerle veriyoruz.
Metal dome ve poly dome nedir? Yapısal fark
Metal dome

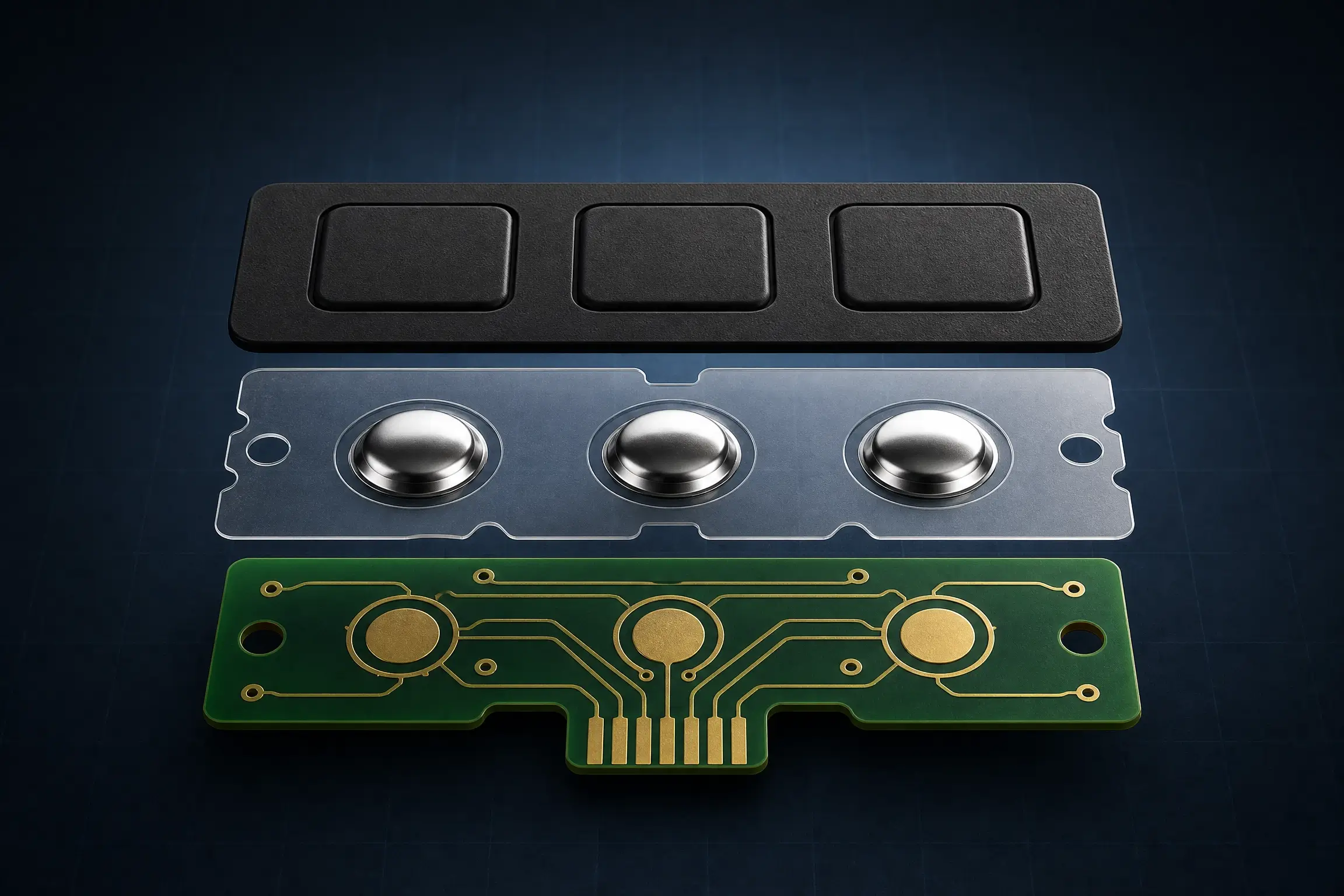

Metal dome, paslanmaz çelik folyodan (tipik olarak SUS301 veya SUS304) preslenmiş, kubbe formunda ayrı bir mekanik parçadır. Yüzeyi genellikle nikel veya altın kaplanır. Yaygın çaplar 4, 5, 6, 8,4, 10 ve 12 mm'dir; yuvarlak, üçgen, dört bacaklı ve beş bacaklı formları bulunur. Dome'lar panele tek tek yerleştirilmez; poliester taşıyıcı banda (dome retainer) dizili hâlde devre katmanının üzerine lamine edilir. Basıldığında kubbe ani biçimde ters çevrilir ve devredeki iki gümüş pedi kısa devre eder. Kuvvet-strok eğrisindeki bu ani düşüş, parmağın "tık" olarak algıladığı olaydır.
Poly dome
Poly dome ayrı bir parça değildir. Devre katmanının veya ara katmanın ısıl şekillendirme (emboss) ile kubbeye dönüştürülmesiyle elde edilir. Kubbe yüksekliği tipik olarak 0,5-1,5 mm, taban çapı 8-16 mm aralığındadır. Kubbenin iç yüzeyinde karbon veya gümüş temas pedi bulunur; basıldığında alt devredeki karşılık pedine oturur. Yapı, poliester filmin elastikliğine dayandığı için geri dönüş kuvveti malzemenin kendi esnekliğinden gelir. Ayrı parça, ayrı taşıyıcı bant ve ayrı dizgi işlemi gerektirmez.
Tuş hissi nasıl ölçülür? Snap oranı, kuvvet ve strok
Tuş hissi öznel bir yorum değil, ölçülebilir bir büyüklüktür. Sektörde snap oranı (click ratio) ile ifade edilir:
Snap oranı (%) = (F1 − F2) / F1 × 100
Burada F1 kubbenin devrildiği andaki tepe kuvvet, F2 devrilmeden hemen sonraki taban kuvvettir. Parmak, yaklaşık %35'in altındaki snap oranlarını net bir tık olarak ayırt etmekte zorlanır; %50 civarındaki değerler belirgin ve keskin his verir. Metal dome bu oranı geometrisi gereği yüksek tutar; poly dome'da kubbe malzemesi elastik davrandığı için kuvvet eğrisi daha yuvarlaktır ve his daha yumuşaktır.
| Parametre | Metal dome | Poly dome |
| Tetikleme kuvveti | 150-550 gf (1,5-5,4 N) | 100-350 gf (1,0-3,4 N) |
| Strok (hareket) | 0,20-0,45 mm | 0,40-1,00 mm |
| Snap oranı | %40-60 | %25-45 |
| Kubbe yüksekliği | 0,25-0,60 mm | 0,50-1,50 mm |
| Çevrim ömrü | 1-5 milyon | 100.000-500.000 |
| Katman yığınına katkı | 0,15-0,30 mm | Yok denecek kadar az |
| Kapalı devre direnci | Tipik 10-100 Ω | Tipik 100-500 Ω (karbon ped) |
| Hizalama hassasiyeti | ±0,15-0,20 mm | Daha toleranslı |
| Sürekli çalışma sıcaklığı | -40 / +85 °C | -20 / +60 °C |
Değerler tipik aralıklardır; nihai değer kubbe çapına, üst grafik katmanının malzeme ve kalınlığına (PET 0,125-0,2 mm, PC 0,175-1,0 mm) ve katman yığınının toplam kalınlığına göre değişir. Grafik katmanına uygulanan çevresel (rim) veya yastık (pillow) kabartma, snap oranını doğrudan değiştirmez; ancak parmağı kubbe merkezine yönlendirdiği için algılanan tutarlılığı belirgin biçimde artırır.
Ömür ve çevre koşulları: 1 milyon çevrim mi, 200 bin mi?
Rakamlar tek başına yanıltıcıdır; asıl fark, ömrün nasıl bittiğidir. Metal dome tipik olarak 1-5 milyon çevrim boyunca snap oranını büyük ölçüde korur ve ömür sonunda metal yorulmasıyla aniden bozulur. Poly dome ise 100.000-500.000 çevrim aralığında çalışır ama genellikle "bozulmaz", his kaybeder: poliester film kalıcı deformasyona uğradıkça kubbe yüksekliği azalır, snap oranı düşer ve tuş çalışmaya devam ettiği hâlde operatör basıp basmadığından emin olamaz. Bu, saha şikâyetlerinde "tuş çalışmıyor" olarak raporlanan sık karşılaşılan bir yanlış teşhistir.
Sıcaklık bu tabloyu doğrudan etkiler. Poliester filmin camsı geçiş bölgesi 70-80 °C civarındadır; sürekli 60 °C üzerinde ve sürekli bası altında çalışan poly dome'da sürünme (creep) hızlanır, kubbe yüksekliği kalıcı olarak düşer. Metal dome ise -40 / +85 °C aralığında kuvvet karakteristiğini büyük ölçüde korur. Fırın kontrol panelleri, kaynak makineleri ve motor yakınına monte edilen panellerde bu tek başına belirleyici olabilir.
Sık karşılaşılan bir yanlış anlamayı da düzeltmek gerekir: IP65/IP67 sızdırmazlık dome tipiyle ilgili değildir. Sızdırmazlığı üst grafik katmanının kesintisiz yapısı ve çevre montaj bandının sürekliliği sağlar. Her iki dome tipi de aynı koruma sınıfına ulaşabilir.
Maliyet: birim fiyat mı, kalıp yatırımı mı?
Maliyet karşılaştırmasını "hangisi ucuz" diye kurmak hatalıdır; iki teknolojinin maliyeti farklı kalemlerde birikir.
- Metal dome: Her tuş için ayrı bir parça, taşıyıcı bant ve dizgi işlemi gerekir. Maliyet, tuş sayısı ile adet sayısının çarpımı boyunca doğrusal artar. Buna karşılık standart çaplar için ek kalıp yatırımı yoktur.
- Poly dome: Tek seferlik bir kabartma kalıbı yatırımı ister. Kalıp hazırlandıktan sonra panele 8 tuş da koysanız 40 tuş da koysanız birim maliyet neredeyse değişmez.
Pratik eşik şudur: az tuşlu ve düşük adetli işlerde (prototip, birkaç yüz adet) metal dome toplam maliyette genellikle avantajlıdır. Tuş sayısı 20'yi ve seri adedi birkaç bini aştığında poly dome birim maliyette öne geçer. Kesim tarafında da benzer bir mantık işler: kalıp kesim ±0,2 mm tolerans verir ve yüksek adette ekonomiktir, lazer kesim ±0,3 mm ile çalışır ama kalıp yatırımını sıfırlar; düşük adetli prototiplerde tercih edilir.
Gizli maliyet kalemi hizalamadır. Metal dome'un devre pedi merkezine ±0,15-0,20 mm hassasiyetle oturması gerekir; bu tolerans aşıldığında kesikli temas ve fire oranı artar. Poly dome'da temas alanı geniş olduğu için üretim toleransı daha rahattır.
Hangisini seçmeli? Karar kontrol listesi
Aşağıdaki maddelerden üç veya daha fazlası sizin uygulamanıza uyuyorsa metal dome, uymuyorsa poly dome tarafına bakın:
- Tuş, ürün ömrü boyunca 300.000 çevrimin üzerinde kullanılacak mı?
- Panel sürekli 60 °C üzerinde mi çalışacak?
- Operatör eldivenli mi çalışacak? (Kalın eldivende strok algısı düşer; 350-500 gf ve 10-12 mm çaplı metal dome daha güvenilir sonuç verir.)
- Tuş sayısı 15'in altında ve seri adedi birkaç yüz mü?
- Kuvvet karakteristiği yıllar boyunca sabit kalmalı mı? (Ölçüm, dozaj, tıbbi cihaz gibi tutarlılık gerektiren arayüzler.)
- Kapalı devre direncinin düşük olması gerekiyor mu?
Buna karşılık; panel 25+ tuşluysa, seri adedi yüksekse, panel kalınlığı sıkışıksa, düşük tetikleme kuvveti (100-200 gf) isteniyorsa ve kullanım sıklığı düşükse poly dome hem maliyet hem tasarım esnekliği açısından daha uygundur.
Tasarımda sık atlanan üç detay
1. Debounce süresi dome tipine bağlıdır. Metal dome'un sert teması tipik olarak birkaç milisaniyelik sıçrama üretir ve 15-20 ms yazılım debounce'ı yeterli olur. Poly dome'un yumuşak teması sıçramayı uzatabilir; 20-30 ms daha güvenlidir. Ayrıca karbon pedli poly dome'da kapalı devre direncinin 500 Ω'a çıkabileceği unutulmamalı: pull-up direnci düşük seçilirse (örneğin 1 kΩ) anahtar direnciyle oluşan gerilim bölücü mantıksal düşük (LOW) seviyesini yukarı çeker ve eşik marjı daralır. 10 kΩ ve üzeri pull-up ile 500 Ω'luk anahtar direnci eşiğin güvenli tarafında kalır.
2. Katman yığını ve konnektör kalınlığı birlikte hesaplanmalı. Metal dome katmanı yığına 0,15-0,30 mm ekler; kubbe ara katmandaki boşluğa oturduğu için bu katkı kubbe yüksekliğinin altındadır. Tipik 6 katmanlı bir membran switch 0,9-1,4 mm arasındadır. Kuyruk 1,0 mm pitch ZIF konnektöre girecekse kuyruk bölgesindeki kalınlık ayrı planlanmalı, gerekiyorsa takviye katmanı eklenmelidir.
3. LED ve backlight yerleşimi dome ile çakışabilir. Tuş içi LED veya ışıklı panel kullanılacaksa, LED'in ve iletken izlerin dome oturma alanına girmemesi gerekir. Metal dome'da bu alan katı ve sabittir; poly dome'da kubbe tabanı daha geniş olduğu için ışık yayılım katmanı için ayrılacak boşluk erken aşamada belirlenmelidir. LED'lerin tipik 50.000-100.000 saatlik ömrü, panelin mekanik ömründen bağımsız planlanmalıdır.
Tuş kuvveti, snap oranı ve katman yığını kararlarını uygulamanıza göre birlikte netleştirebiliriz. Çiziminiz veya mevcut numuneniz üzerinden teklif için Tuşhan ekibiyle iletişime geçebilirsiniz.
