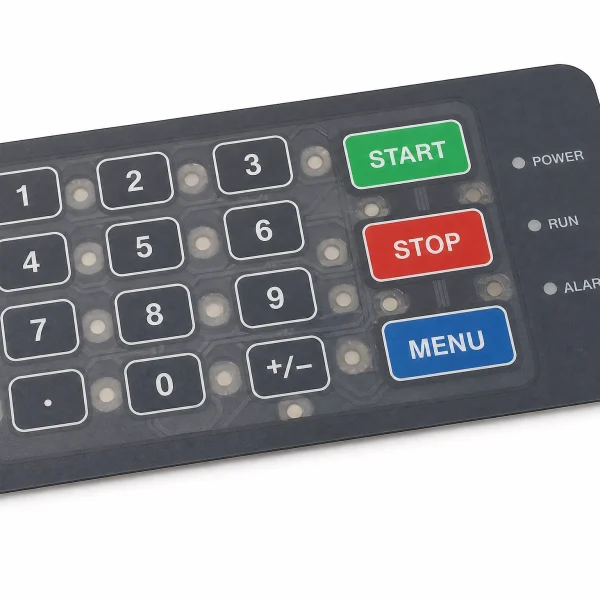

Membran Tuş Takımı Arızaları: 7 Yaygın Sorun, Nedeni ve Çözümü

Membran tuş takımı arızaları sahada nadiren tek bir sebebe bağlıdır: bir mekanik yorulma (dom, kabartma köşesi, kuyruk bükümü) ile bir çevresel etken (nem, sıcaklık çevrimi, kimyasal temizleyici) üst üste biner ve arıza aylar sonra görünür hale gelir. Aşağıda en sık 7 arıza, ölçülebilir belirtisi ve kalıcı çözümüyle ele alınıyor.

Membran tuş takımı arızaları hangi katmandan geliyor?

Tipik bir membran switch 6 katmandır ve toplam kalınlığı 0,9-1,4 mm'dir: grafik overlay (PET 0,125-0,2 mm veya PC 0,175-1,0 mm), overlay yapışkanı, üst gümüş devre, spacer, alt gümüş devre, arka montaj yapışkanı. Arızayı katmana indirgemek doğru ölçümü seçmekle başlar.

1. Tuş hiç tepki vermiyor (ölü tuş)

Kök neden: En sık kopma noktası tuş değil, kuyruğun (tail) bükülme bölgesidir: 90 derecelik keskin katta PET taşıyıcıda kalıcı iz oluşur, gümüş izin kesiti incelir, direnç sessizce yükselir ve aylar sonra kopar. İkinci neden ZIF temasıdır; 1,0 mm pitch konnektörler kuyruk kalınlığında dar tolerans ister, sertleştirici (stiffener) eksik veya yanlış kalınlıktaysa temas basıncı yetersiz kalır.

Çözüm: Sağlam bir membran tuşta kapalı devre direnci tipik olarak 100 Ω altındadır; 500 Ω üzeri değer izde kısmi hasar demektir. Bir satırın tamamı ölüyse hata neredeyse her zaman kuyruk veya konnektördedir. Kuyruk bükme yarıçapı 3 mm altına inmemeli, kuyruk katlanmamalı, dinamik bükülme bölgesi iz geçişinden uzak tutulmalıdır.

2. Tek basışta çift sinyal (kontak sıçraması ve hayalet tuş)

Kök neden: Sağlam bir metal dom'da kontak sıçraması tipik olarak 5 ms altındadır, yorulmuş dom'da 10-30 ms'ye çıkar. Debounce penceresi 3-5 ms'ye ayarlıysa, tuş takımı spesifikasyon içindeyken cihaz çift karakter üretir. Çoğu endüstriyel uygulamada 15-20 ms güvenli aralıktır.

İkinci neden matris hayaletidir (ghosting): diyotsuz satır-sütun matrisinde üç tuş basılıyken dördüncü tuş basılmış gibi okunur. Membran devreye diyot koymak pratik değildir; kritik tuşları ortak uçlu (direct) çekin veya yazılımı 2 tuş rollover ile sınırlayın. Üçüncüsü, spacer yapışkanı yüksek sıcaklıkta akarsa hava boşluğu daralır, dom tam oturmadan temas eder ve sinyal kararsızlaşır.

3. Tuş sürekli basılı algılanıyor

Gümüş göçü (elektrokimyasal migrasyon)

Panelde gözle görülür hasar olmadığı için en yanıltıcı arıza tipidir. %85 bağıl nem üzerinde iki iz arasında sürekli DC potansiyel varsa gümüş iyonları nem filminde göç eder ve mikroskobik dendritler oluşturur. Yalıtım direnci MΩ mertebesinden kΩ mertebesine düşer, tarama devresi bu kaçağı basılı tuş olarak okur. Sağlam panelde bu değer 100 VDC'de 100 MΩ üzerindedir.

Çözüm: Temas pedlerinde gümüş üzerine karbon katmanı, izler arası mesafenin artırılması ve tuş hattının yalnızca tarama anında beslenmesi (DC duty cycle düşürme) dendrit oluşumunu ciddi biçimde yavaşlatır.

Kapatılmış havalandırma kanalı

IP65 hedefiyle tamamen sızdırmaz hale getirilen bir switch'te hapsolan hava sıcaklıkla genleşir ve domu içeriden iterek temas ettirebilir. Doğru tasarımda hava kanalı kuyruk boyunca kabin içine açılır, dışarıya değil. Diğer mekanik neden montaj vidalarının aşırı sıkılmasıdır.

4. Tık hissi kayboldu, tuş yumuşadı

Kök neden: Paslanmaz çelik metal dom'lar tipik olarak 1-5 milyon çevrim, kabartmalı polyester (poly dome) yapılar 100.000-500.000 çevrim ömürlüdür. Ömür sonuna yaklaşan dom'da tepe kuvvet düşer. Ölçütü snap ratio'dur: (tepe kuvvet − temas kuvveti) / tepe kuvvet. Yeni dom'da %40-55'tir; %30 altında kullanıcı tuşu "ölü ve yumuşak" tarif eder, oysa devre çalışmaktadır.

Çözüm: Günde binlerce kez basılan fonksiyon tuşlarında metal dom, seyrek kullanılan tuşlarda poly dome maliyet-ömür dengesini kurar. Hizalama da kritiktir: kalıp kesimde ±0,2 mm, lazer kesimde ±0,3 mm tolerans dom'un pede göre merkezlenmesini etkiler; kaçık dom kuvveti artırır, ömrü kısaltır.

5. Grafik yüzeyde aşınma, solma ve çatlama

Kök neden: Ters yüzey (2. yüzey) baskıda mürekkep PET veya PC filmin arkasında kalır ve aşınamaz; yüzey baskı ise eldiven, tırnak ve temizlik beziyle birkaç ayda silinir. İkinci neden kimyasal uyumsuzluktur: polikarbonat, amonyaklı cam temizleyicileri ve keton bazlı çözücülerle gerilme çatlaması (stress cracking) yapar, polyester belirgin biçimde daha dayanıklıdır.

• Yüksek çevrimli ve kimyasal temaslı ortamlarda overlay olarak PET (0,125-0,2 mm) seçin.
• Derin kabartma ve ışık difüzyonu gereken düşük çevrimli panellerde PC (0,175-1,0 mm) uygundur.
• Mat veya dokulu sert yüzey kaplaması çizikleri gizler, parlamayı azaltır.
• Kılavuza "amonyak veya keton içeren temizleyici kullanmayın" maddesini ekleyin.
• Dış mekan panellerinde saydam pencerelerde UV bariyerli malzeme şarttır.

6. Kenardan kalkma, kabarcık ve delaminasyon

Kök neden: Delaminasyon üç başlıktan birine iner: yanlış yapışkan, kirli yüzey, hatalı montaj. 3M 467MP (0,05 mm / 2 mil) düz, pürüzsüz ve temiz metal yüzeyler içindir. Toz boyalı veya hafif dokulu panellerde 468MP (0,13 mm / 5 mil) gerekir; kalın tabaka pürüzü doldurur. Yanlış seçimde kenarlar tipik olarak 3-6 ay içinde kalkar.

Çözüm — montaj kontrol adımları:

• Panel yüzey enerjisi yaklaşık 34 dyn/cm üzerinde olmalı; silikon kalıntısı, kesme yağı ve parmak yağı bunu düşürür.
• %70 izopropil alkol ile silin, tamamen kurumasını bekleyin.
• Merkezden dışa doğru rulo veya sıyırıcı ile yapıştırın; hava hapsetmeyin.
• Yaklaşık 1 bar (≈14,5 psi) düzgün bastırma uygulayın.
• +10 °C altındaki ortamda yapıştırmayın; yapışkan yeterince akmaz.
• Bağ mukavemeti 20 dakikada yaklaşık %50, 72 saatte tam değerine ulaşır; çekme testini 72 saat sonra yapın.
• Toz boyalı yüzeylerde sıcakta çıkan kabarcıkların bir kısmı yapışkan değil, boya gaz çıkışıdır (outgassing).

7. Backlight parlaklık düşüşü ve homojensizlik

Kök neden: LED'ler için verilen 50.000-100.000 saatlik ömür nominal akım ve 25 °C ortam koşulu içindir; bağlantı sıcaklığı yükseldikçe hızla kısalır. Sahadaki en yaygın hata ise sürme topolojisidir: paralel bağlı birkaç LED'in tek bir seri dirençle sürülmesi. Aradaki 0,1 V'luk ileri gerilim farkı bile akımı en düşük Vf'li LED'e kaydırır; o LED erken solar, yük diğerlerine geçer ve panel kademeli kararır.

Çözüm: Her paralel kola ayrı akım sınırlama direnci koyun veya sabit akım sürücü kullanın. Homojenlik için ışık kılavuz film (LGF) üzerindeki mikro nokta deseni LED'e yakın bölgede seyreltilir, uzakta sıklaştırılır. Ölçümü 9 noktadan yapın, minimum/maksimum parlaklık oranını %70 üzerinde tutun. Yan yana tuşlardaki ton farkı genellikle farklı binning partilerinden gelir.

Saha arıza kaydı için kontrol listesi

Arıza raporunda aşağıdaki bilgiler tahmin yürütme süresini günlerden saatlere indirir:

• Panel parça numarası, üretim partisi ve sahada geçirdiği süre.
• Arızalı tuşun matris koordinatı ve kaç birimde tekrarlandığı.
• Kapalı devre direnci (Ω) ve yalıtım direnci (100 VDC'de MΩ) değerleri.
• Ortam koşulları: sıcaklık aralığı, bağıl nem, yıkama veya kimyasal teması.
• Kullanım şekli: çıplak parmak, eldiven, kalem veya sert cisim.
• Firmware debounce süresi ve tarama frekansı.
• Kuyruk ve ZIF konnektör bölgesinin net fotoğrafı.
• Montaj paneli malzemesi ve yüzey işlemi (toz boya, eloksal, ham sac).

Bu bilgilerle gelen arızaların büyük kısmı panel değiştirilmeden çözülebilir. Tekrarlayan bir arıza yaşıyorsanız veya yeni projenizde katman kurgusunu baştan doğru kurmak istiyorsanız, teknik çiziminizi ve kullanım koşullarınızı Tuşhan Elektronik'e iletip değerlendirme ve teklif alabilirsiniz.
