Makine ve pano şartnamelerinde en sık geçen, en sık da yanlış yorumlanan satırlardan biri koruma sınıfıdır. IP65 ve IP67 farkı genellikle "67 daha büyük sayı, demek ki daha iyi" şeklinde okunur. Oysa IEC 60529 bu iki sınıfı birbirinden bağımsız iki ayrı deney olarak tanımlar ve yalnızca IP67 beyan edilmiş bir ürün, tazyikli su testinden geçmek zorunda değildir. Membran switch tarafında ise sızdırmazlık tuşun kendisinde değil; grafik panelin çevre yapıştırma hattında, kuyruk çıkışında ve montaj yüzeyinde kazanılır ya da kaybedilir. Bu yazıda hangi testin neyi zorladığını ve tasarımda hangi kararların sahada kaçağa dönüştüğünü somut sayılarla ele alıyoruz.
IP kodu neyi ölçer, neyi ölçmez?
IP kodundaki iki rakamdan ilki katı cisim ve toz girişine, ikincisi su girişine karşı korumayı tanımlar. Kod, laboratuvarda tanımlı koşullarda yapılan bir tip testinin sonucudur; genel bir "dayanıklılık" ölçüsü değildir.
Birinci rakam: toz
IP5X "toz korumalı"dır; sınırlı miktarda toz girişine izin verilir, fonksiyon etkilenmemelidir. IP6X ise "toz geçirmez"dir: muhafaza içinde yaklaşık 2 kPa düşük basınç oluşturulur ve talk tozu ortamında 8 saate kadar bekletilir, ölçülebilir toz girişi olmamalıdır. Membran switch'te toz ile su aynı yollardan girer; bu yüzden IP6X ayrı bir tasarım problemi değildir, su sızdırmazlığı çözülünce birlikte çözülür.
İkinci rakam: su
Buradaki kritik nokta şu: IPX1 ile IPX6 arasında üst sınıf alt sınıfı kapsar, ancak IPX7 ve IPX8 sınıfları IPX5/IPX6'yı kapsamaz. Bir ürün hem hortumla yıkanacak hem de geçici olarak suya batabilecekse şartnameye çift işaretleme yazılmalıdır: IP65/IP67. Tek başına "IP67" yazmak, tedarikçiye jet testi yükümlülüğü getirmez.
IP65 ve IP67 farkı: aynı eksende değil, farklı arıza modları
| Sınıf | Deney | Koşul | Süre |
| IPX5 | Su jeti | 6,3 mm nozul, 12,5 L/dk, 2,5–3 m mesafe | Yüzeyin m² başına 1 dk, en az 3 dk |
| IPX6 | Kuvvetli su jeti | 12,5 mm nozul, 100 L/dk, 2,5–3 m mesafe | Yüzeyin m² başına 1 dk, en az 3 dk |
| IPX7 | Geçici daldırma | En alt nokta 1 m derinlikte, en üst nokta en az 150 mm su altında | 30 dk |
| IPX8 | Sürekli daldırma | 1 m üzeri; koşullar üretici ve kullanıcı arasında anlaşmaya bağlı | Anlaşmaya bağlı |
| IP69K | Sıcak yüksek basınçlı yıkama | 80 ±5 °C su, 8–10 MPa, 14–16 L/dk, 0/30/60/90° açılardan | Her açıda 30 s |

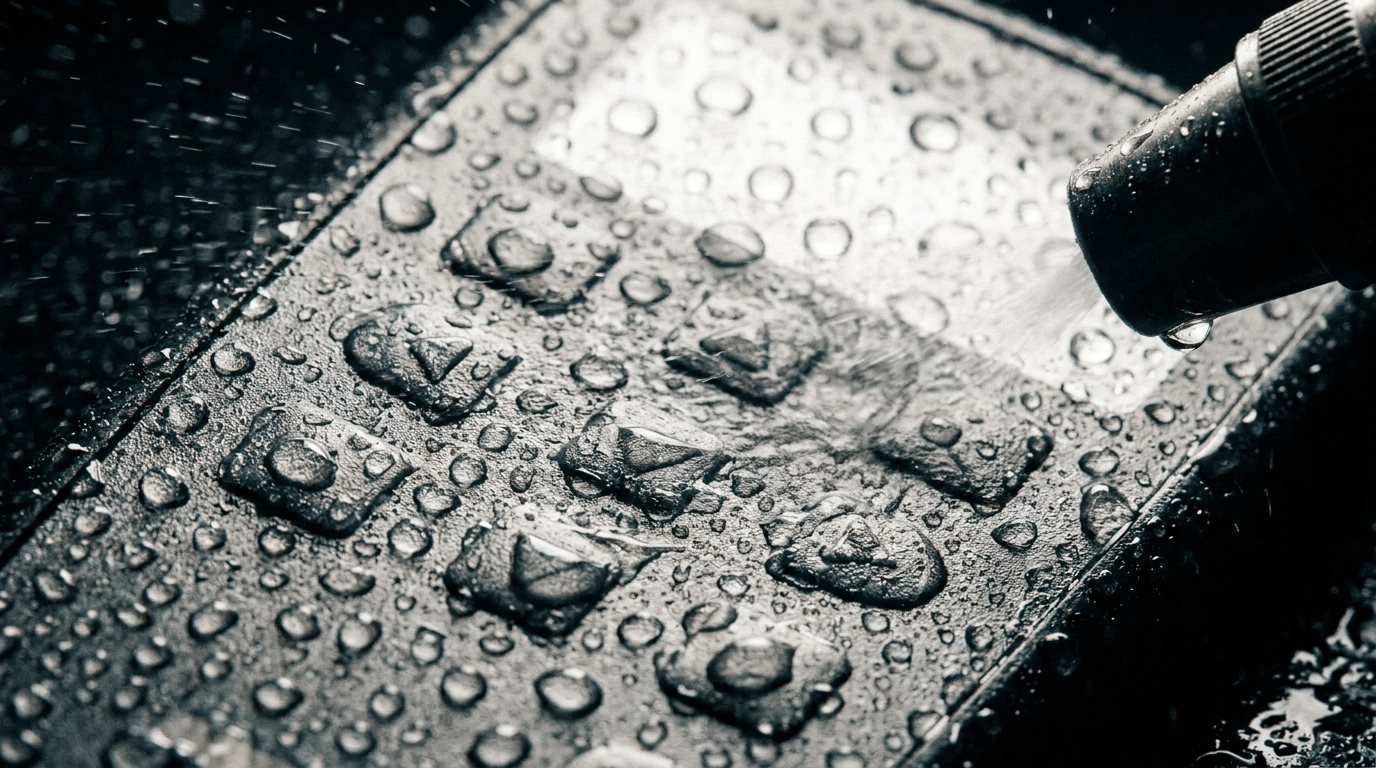

İki sınıfın ürünü zorlama biçimi tamamen farklıdır. IPX7'de yapı 30 dakika boyunca yaklaşık 10 kPa'lık sabit hidrostatik basınç altındadır; bu basınç düşüktür ama süre uzundur, dolayısıyla kılcal kanalları ve mikro geçişleri bulur. IPX5/IPX6'da toplam basınç düşüktür ancak jetin çarptığı noktada anlık dinamik basınç çok daha yüksektir ve jet, ek yerlerini, kademeleri ve bant hattındaki lokal boşlukları hedef alır. Pratikte daldırma testinden sorunsuz geçen bir panel, yanlış konumlanmış bir kuyruk çıkışı yüzünden jet testinde kaçak verebilir.
Membran switch'te sızdırmazlık nerede sağlanır?
Grafik panel tek parça bariyerdir
Membran switch'in ön yüzeyi, tersten (ikinci yüzey) basılmış tek parça bir folyodur: tipik olarak sert kaplamalı PET 0,125–0,2 mm veya PC 0,175–1,0 mm. Tuş bölgesinde delik, ek yeri veya ayrı bir kapak yoktur; kabartmalı tuşlarda bile folyo süreklidir. Metal dom veya poly dome bu folyonun altında, katman yapısının içinde kalır. Bu nedenle tuş bölgesi doğası gereği sızdırmazdır — kaçak neredeyse her zaman çevreden gelir.
Çevre yapıştırıcı hattı
Sızdırmazlığın asıl taşıyıcısı, arka yüzeydeki kesintisiz yapıştırıcı çerçevedir. Uygulamada en az 3 mm bant genişliği gerekir; IP67 hedefinde 5 mm ve üzeri tercih edilir. Çerçevenin iç köşeleri keskin bırakılmamalı, R3–R5 radius verilmelidir; keskin köşe hem uygulamada hava hapseder hem de ısıl genleşmede kalkmanın başladığı yerdir. Yapıştırıcı seçimi yüzeye bağlıdır: 0,05 mm (2 mil) sınıfı 467MP tipi bantlar düzgün ve temiz metal yüzeylerde yeterliyken, boyalı, hafif dokulu veya düzlemselliği sapmış yüzeylerde 0,13 mm (5 mil) sınıfı 468MP tipi kalın akrilik bant pürüzü doldurarak belirgin biçimde daha güvenilir bir sızdırmazlık verir.
Kuyruk çıkışı: en kritik nokta
Kuyruk, 0,125–0,2 mm kalınlığında bir PET şerittir ve çevre bant hattını geçtiği yerde bir kademe oluşturur. Bant bu kademeyi tam dolduramazsa iki yanında kılcal kanal kalır; daldırma testinde 30 dakika boyunca su tam olarak buradan ilerler. Üç uygulanabilir çözüm vardır: kuyruğu sızdırmazlık hattının tamamen dışında bırakacak şekilde muhafaza kesiti tasarlamak; kuyruğun alt ve üstüne dolgu bandı ekleyerek kademeyi sıfırlamak; ya da kuyruğu muhafazadaki slot'tan geçirip slot'u bağımsız olarak sızdırmaz hale getirmek. Kuyruk ucunda ZIF konnektör için 1,0 mm pitch ve 0,2–0,3 mm takviye plakası standarttır; bu takviye kalınlığı da bant hattına denk gelmemelidir.
Pencere, LED ve kesitler
Ekran penceresi aynı grafik panel üzerinde şeffaf bırakılmışsa yeni bir ek yeri doğmaz. Buna karşılık ayrı bir lens sonradan yapıştırılırsa, o çevre yeni bir kaçak yolu haline gelir ve kendi başına IP doğrulaması ister. Işıklı panellerde LED'ler ve ışık kılavuzu katman yapısının içinde kalır, ön yüzeyi delmez; yani backlight, sızdırmazlığı zayıflatan bir unsur değildir.
Basınç dengeleme: sızdırmaz panelin görünmeyen problemi
Standart bir membran switch, katmanlar arasındaki iç hacmi kuyruk boyunca uzanan bir havalandırma kanalıyla atmosfere açar. Tam sızdırmaz tasarımda bu kanal kapatılır ve iç hacim hapsolur. Sıcaklık 20 °C'den 60 °C'ye çıktığında kapalı hacimdeki hava mutlak sıcaklık oranı kadar, yani yaklaşık %14 genişlemek ister. Rakım da aynı etkiyi yaratır: deniz seviyesinden 2.000 m'ye çıkışta dış basınç yaklaşık %20 düşer. Sonuç, panelin tuş bölgelerinde belirgin şişme, dom üzerinde ön yük, ekstrem durumda his kaybı veya hayalet tetiklemedir.
Doğru çözüm, havalandırma kanalını atmosfere değil muhafazanın kendi kapalı iç hacmine açmak ya da muhafaza üzerine hidrofobik ve gaz geçirgen bir basınç dengeleme elemanı koymaktır. Bu detay şartnamede yoksa problem devreye alma sırasında değil, sahada ilk büyük sıcaklık değişiminde ortaya çıkar.
Montaj yüzeyi ve uygulama kontrol listesi
- Montaj yüzeyi düzlemselliği: 100 mm mesafede 0,1–0,2 mm'den fazla sapma varsa kalın yapıştırıcı veya ilave conta planlayın.
- Yüzey enerjisi: akrilik yapıştırıcının güvenilir bağ yapması için tipik olarak 34–38 dyn/cm ve üzeri gerekir; düşük enerjili veya toz boyalı yüzeylerde primer değerlendirin.
- Temizlik: %50/50 izopropil alkol–su karışımı ile iki aşamalı silme; tüy bırakmayan bez, ikinci geçişte temiz bez.
- Uygulama sıcaklığı: en az 15 °C, tercihen 21 °C üzeri. Soğuk yüzeyde akrilik yapıştırıcı ıslatma yapamaz.
- Bastırma: tüm çevre hattı boyunca yaklaşık 100 kPa (≈15 psi) rulo basıncı; köşeler ve kuyruk kademesi ayrıca bastırılmalı.
- Bekleme: akrilik bağ mukavemetinin yaklaşık %50'si 20 dakikada, %90'ı 24 saatte, tamamı 72 saatte oluşur. Su testini montajdan hemen sonra yapmayın.
- Kesim toleransı: kalıpla ±0,2 mm, lazerle ±0,3 mm. Muhafaza cebi ve panel dış ölçüsü bu toleransa göre boşluklandırılmalı.
- Isıl genleşme: PET/PC ile alüminyum muhafaza farklı genleşir; 200 mm üzeri kenarlarda geniş bant hattı ve radiuslu köşe kullanın.
- Katman yapısı: tipik 6 katmanlı bir membran switch 0,9–1,4 mm kalınlıktadır; muhafaza cebi derinliğini buna göre kontrol edin.
Doğrulama: neyi, ne zaman test etmeli?
IP sınıfı monte edilmiş ürüne aittir, tek başına tuş takımına değil. Şartnamede "membran switch IP67" yerine "panel muhafazaya monte halde IP65/IP67" ifadesi kullanılmalıdır; aksi halde sorumluluk sınırı belirsiz kalır. IEC 60529 testleri tip testidir, seri üretimde her ürüne uygulanmaz; seri kontrolde kapalı hacme 10–20 kPa uygulanan basınç düşüş testi çok daha pratiktir ve kabul kriteri saniye cinsinden tanımlanabilir.
İki noktayı da ayrıca planlayın. Birincisi, IP yalnızca suya karşıdır; izopropil alkol, hidrojen peroksit, dezenfektan veya kesme sıvısı direnci ayrı bir malzeme ve mürekkep sorusudur. İkincisi, sızdırmazlık ömürle birlikte test edilmelidir: metal dom 1–5 milyon çevrim, poly dome 100.000–500.000 çevrim ömre sahiptir ve su testi çevrim sonrası tekrarlanmalıdır. Sürekli yanan ışıklı panellerde 50.000–100.000 saatlik LED ömrü boyunca oluşan ısınma da bant hattını sürekli zorlar; bant seçimi bu ısıl yüke göre yapılmalıdır.
Projenizin sızdırmazlık gereksinimini muhafaza tasarımınızla birlikte değerlendirip uygun katman yapısını ve bant hattını önerebiliriz. Teknik çiziminizi paylaşarak Tuşhan Elektronik'ten teklif isteyebilirsiniz.
