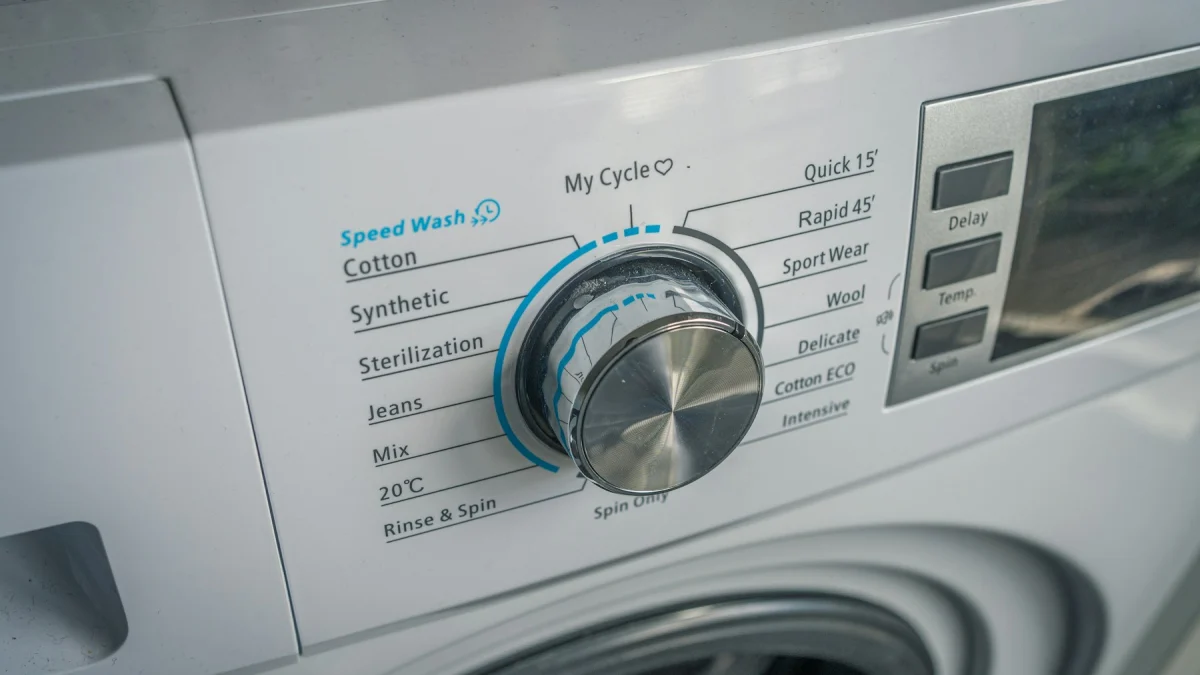

Çamaşır makinesi, bulaşık makinesi, ankastre fırın, buzdolabı ve klima; kullanıcının cihazla temas ettiği tek yüzey olan kontrol panelinden yönetilir. Beyaz eşya tuş takımı üretimi bu nedenle bir baskı işi değil, nem, buhar, sıcaklık farkı, temizlik kimyasalı ve yüz binlerce basma çevrimini aynı katman paketinde karşılayan bir mühendislik problemidir. Tuşhan Elektronik, İkitelli OSB'deki tesisinde membran switch tuş takımları, kabartmalı grafik paneller, ışıklı (backlight) paneller ve dokunmatik panelleri ev aletleri üreticilerinin ön panel gereksinimlerine göre üretir.
Beyaz eşya ön panelini zorlayan gerçek çalışma koşulları
Bir sanayi cihazının paneli günde birkaç kez kullanılırken, ev aleti paneli ıslak elle, eldivenle, deterjan bulaşmış parmakla ve çoğu zaman mutfak tezgâhından sıçrayan yağın üstünden basılır. Tasarım kriterlerini bu gündelik gerçeklik belirler.
Nem, buhar ve temizlik kimyasalları
Bulaşık makinesi kapağı program sonunda açıldığında sıcak buhar doğrudan ön panel yüzeyine gelir. Çamaşır makinesinde deterjan ve yumuşatıcı, bulaşık makinesinde alkali karakterli parlatıcı, fırında ise yağ çözücü ve limon/amonyak bazlı temizleyiciler panelle temas eder. Bu yüzden grafik baskı daima ters baskı (second surface) olarak, yani folyonun alt yüzüne uygulanır; mürekkep kullanıcı tarafından hiç dokunulmaz, aşınmaz ve kimyasala maruz kalmaz. Yüzeyde kalan tek şey sert kaplamalı (hard-coat) folyodur.
Sızdırmazlık tarafında ön yüzey için IP65, yıkama/sıçrama yükü yüksek uygulamalarda IP67 hedeflenir. Kritik ayrıntı, membran switch'lerde standart olan havalandırma kanalının (venting) bu ürünlerde dışarı açılamamasıdır. Kapalı yapıda sıcaklık değişimiyle katmanlar arasında basınç farkı oluşur; bunu dengelemek için dom yastıkları arasına iç hava kanalları açılır, böylece tuş hissi ve kapanma güvenilirliği korunur.
Fırından derin dondurucuya uzanan sıcaklık aralığı
Ankastre fırın paneli, cihaz kapağının hemen üstünde sürekli bir ısı yüküne maruz kalır; burada belirleyici olan yapıştırıcının yüksek sıcaklıkta akma (creep) davranışıdır. 0,05 mm kalınlığındaki 3M 467MP ince ve düz yüzeylerde, 0,13 mm kalınlığındaki 468MP ise boyalı sac veya hafif dokulu plastik gövdelerde tercih edilir; her iki durumda da bant tam mukavemetine yaklaşık 72 saatte ulaşır ve montaj sonrası bu süre beklenmelidir. Buzdolabı tarafında ise sorun ters yönde: dondurucu bölmesine yakın panellerde düşük sıcaklık ve kapı açıldığında oluşan yoğuşma, folyo esnekliğini ve yapışkan tutunmasını sınar.
Katman kurgusu ve malzeme seçimi
Tipik bir ev aleti membran switch paneli altı katmandan oluşur: grafik folyo, grafik yapıştırıcısı, üst devre katmanı, ayırıcı (spacer), alt devre katmanı ve arka montaj bandı. Toplam kalınlık genellikle 0,9-1,4 mm bandındadır; bu, çoğu ön panel gövdesinde hazır bulunan cep derinliğine uyar.
PET mi polikarbonat mı?
| Kriter | PET (0,125-0,2 mm) | Polikarbonat (0,175-1,0 mm) |
| Kabartma dayanımı | Yüksek; tekrarlı basmada geri toplanır | Sınırlı; düz tuş tasarımına uygun |
| Kimyasal direnç | Yüksek; deterjan, parlatıcı ve alkol bazlı temizleyicilere dayanır | Orta; amonyak ve agresif çözücü içeren temizleyicilerden kaçınılmalı |
| Isıl davranış | Orta sıcaklık yükünde kararlı | Sürekli ısı yükü altında boyutsal kararlılığı daha iyi |
| Görsel etki | Mat ve yarı mat dokularda güçlü | Yüksek parlaklık, derin siyah, keskin baskı detayı |
| Tipik kullanım | Kabartmalı tuş içeren çamaşır ve bulaşık makinesi panelleri | Yüksek parlaklık istenen gösterge alanları ve ısı yükü yüksek düz panel bölgeleri |
Seçim tek bir kritere bakılarak yapılmaz. Fırın ön paneli gibi sürekli ısı yükü taşıyan bölgelerde polikarbonatın boyutsal kararlılığı avantaj sağlar; ancak aynı bölgede amonyak veya çözücü içeren temizleyici kullanılacaksa sert kaplama sınıfı buna göre belirlenmeli, kimyasal yük baskınsa PET tercih edilmelidir. Kabartmalı tuş bulunan her panelde ise PET varsayılan seçimdir, çünkü tekrarlı basmada kabartma geometrisini korur.
Dokunsal geri bildirim ve tuş ömrü
Paslanmaz çelik metal dom, 1-5 milyon çevrim ömrü ve net duyulabilir klik sağlar; tipik aktivasyon kuvveti 250-500 gf aralığındadır. Poly dome (folyo kabartma) çözümü 100.000-500.000 çevrim ve 150-300 gf ile daha yumuşak, daha sessiz bir his verir. Ev aletlerinde bu ayrım pratik bir sonuca bağlanır: menü ve seçim tuşları poly dome ile ekonomik biçimde çözülebilirken, her programda basılan aç/kapa ve başlat tuşları diğerlerinin kat kat üzerinde çevrim görür ve metal domla kurgulanması önerilir.
Aydınlatma, dead-front ve simge okunabilirliği
Işıklı panellerde SMD LED'ler 50.000-100.000 saat aralığında ömür sunar. Ev aletlerinde en çok istenen kurgu dead-front etkisidir: cihaz kapalıyken panel düz ve kesintisiz bir yüzey olarak görünür, LED yandığında simge veya rakam yüzeyin altından belirir. Bu etki için grafik katmanda kontrollü geçirgenlikte gri/siyah filtre baskısı, ışık kılavuzu tasarımı ve LED'lerin aynı binden seçilmesi gerekir; aksi halde aynı panelde tuştan tuşa renk ve parlaklık farkı görünür hâle gelir.
Ev aleti ön paneli için tipik teknik gereksinim listesi
- Ön yüzey koruma sınıfı: IP65, sıçrama yükü yüksek uygulamalarda IP67
- Grafik folyo: sert kaplamalı PET 0,125-0,2 mm veya PC 0,175-1,0 mm
- Baskı: ters baskı (second surface), Pantone eşleştirme ve renk sapmasında ΔE ≤ 2 kabul kriteri
- Aktivasyon kuvveti: metal dom 250-500 gf / poly dome 150-300 gf
- Çevrim ömrü: metal dom 1-5 milyon / poly dome 100.000-500.000
- Kontak direnci: < 100 Ω · İzolasyon direnci: > 100 MΩ
- Toplam paket kalınlığı: 6 katmanlı tipik yapıda 0,9-1,4 mm
- Kesim toleransı: kalıpla kesimde ±0,2 mm, lazerle kesimde ±0,3 mm
- Bağlantı: ZIF 1,0 mm pitch kuyruk (0,5 mm ve 2,54 mm alternatifleri)
- Montaj bandı: 3M 467MP (0,05 mm) düz yüzeyde, 468MP (0,13 mm) dokulu yüzeyde
- Aydınlatma: SMD LED 50.000-100.000 saat, dead-front filtre baskısı
- Kabartma: tuş çevresi (rim) veya yastık (pillow) kabartma, tanımlı yükseklik toleransıyla
Seri üretimde tekrarlanabilirlik: beyaz eşya projelerinin asıl sınavı
Beyaz eşya, adetlerin yüksek ve model ömrünün uzun olduğu bir alandır. Burada tek bir numunenin güzel çıkması yeterli değildir; aynı gri tonun, aynı kabartma yüksekliğinin ve aynı klik hissinin partiler arasında korunması gerekir. Bunun için kesim kalıbı, kabartma kalıbı ve dom yerleşim şablonu ilk numune aşamasında doğru kurgulanmalıdır — seri üretim başladıktan sonraki kalıp değişiklikleri hem maliyetli hem de takvim kırıcıdır.
Model yılı revizyonlarında ise avantajlı bir durum vardır: simge, dil veya program adı değişikliği çoğu zaman yalnızca grafik folyoyu ilgilendirir. Devre katmanı, ayırıcı geometrisi ve kesim kalıbı korunduğunda revizyon, yeni bir panel geliştirmenin çok altında bir maliyetle ve kısa sürede kapatılabilir.
Türkiye'deki tedarik zinciri ve yerli ön panel üretiminin avantajı
Türkiye, Avrupa'ya yönelik önemli bir beyaz eşya üretim ve ihracat merkezidir; ana sanayi tesisleri ile yan sanayi coğrafi olarak birbirine yakın çalışır. Ön panel gibi doğrudan göze görünen, renk ve dokusu ürünün algılanan kalitesini belirleyen parçalarda bu yakınlık somut bir kazanca dönüşür: numune-revizyon döngüsü fotoğraf üzerinden değil, elle tutulan fiziksel örnek üzerinden yürütülür ve iki adım arasında sevkiyat süresi beklenmez. Uzak coğrafyadan tedarikte gündeme gelen yüksek minimum sipariş adedi ve renk mutabakatını ekran görüntüsü üzerinden yapma zorunluluğu ortadan kalkar. Aynı yakınlık, sezonluk talep dalgalanmasında parti büyüklüğünü esnetmeyi de mümkün kılar.
Numuneden seri üretime doğrulama adımları
Proje başlangıcında panel gövdesinin montaj cebi, kuyruk çıkış yönü ve konektör tipi netleştirilir. Ardından baskı ve renk için fiziksel numune, kabartma ve tuş hissi için fonksiyonel numune hazırlanır. Onay sonrası kalıp üretimi, ilk parti ve devreye alma gelir. Bu aşamada üreticinin kendi hattında yapacağı montaj denemesi kritiktir: bandın kür süresi, panel gövdesinin yüzey temizliği (izopropil alkolle silme) ve montaj sırasında uygulanan bastırma basıncı, sahadaki kalkma şikâyetlerinin büyük bölümünü baştan ortadan kaldırır.
Çamaşır makinesi, bulaşık makinesi, fırın, buzdolabı veya klima projeniz için ön panel teknik resmini, tuş yerleşimini ve hedef adet bilgisini iletin; malzeme, katman kurgusu ve aydınlatma seçenekleriyle birlikte fiyat teklifi hazırlayalım. Tuşhan Elektronik · İkitelli Org. San. Bölg. Triko Center San. Sit. M6 Blok No:112 Başakşehir / İstanbul · Tel: +90 212 671 65 18 · GSM: +90 551 600 62 31 · info@tushan.com.tr
