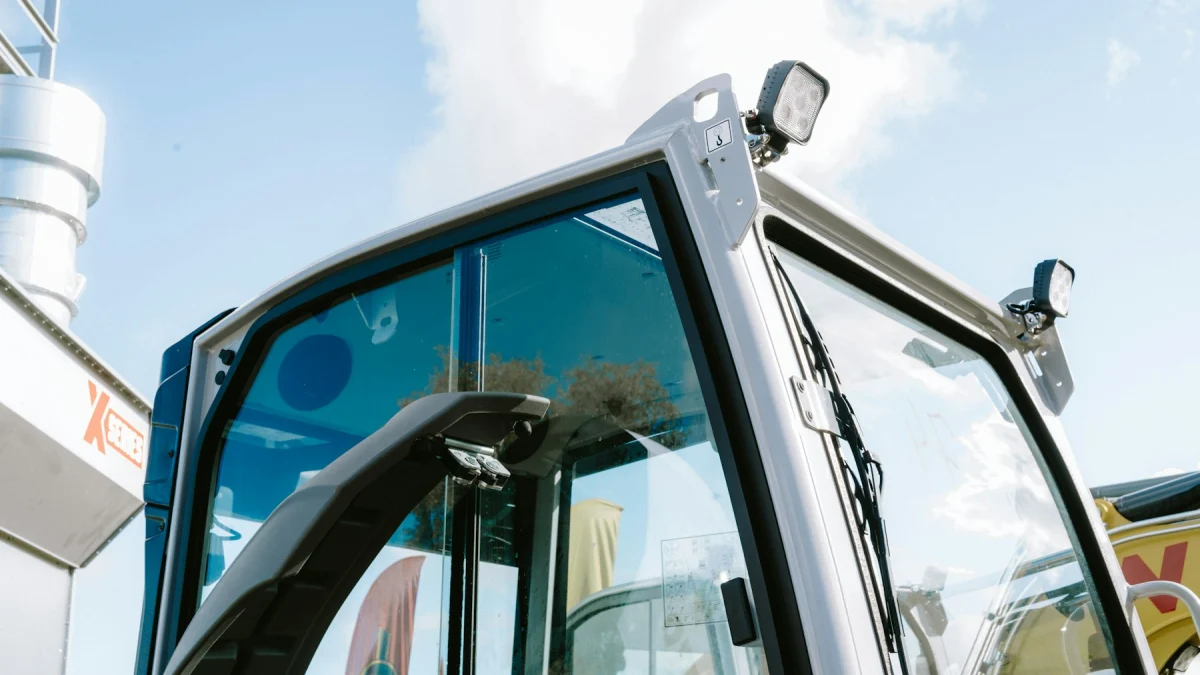

İş Makineleri ve Forklift Tuş Takımı

Ekskavatör, kazıcı yükleyici, telehandler, mobil vinç ve depo forkliftlerinin kabinlerinde çalışan kontrol panelleri, endüstriyel elektroniğin en sert görev zarflarından birini taşır: dizel motorun sürekli titreşimi, hidrolik kırıcının darbesi, kışın eksi derecelere inen şantiye sabahları, yazın kabin camının arkasında ısınan yüzeyler, hidrolik yağ, gres, motorin ve basınçlı yıkama suyu. Bu tabloda iş makineleri tuş takımı seçimi kozmetik bir tercih değil, garanti döneminde oluşacak saha servisi maliyetini doğrudan belirleyen bir mühendislik kararıdır. Tuşhan Elektronik; membran switch tuş takımları, kabartmalı grafik paneller, ışıklı (backlight) paneller ve dokunmatik panelleri iş makinesi ve forklift üreticilerinin bu gereksinimlerine göre üretir.

İş makineleri ve forklift kabinlerinde paneli zorlayan koşullar

Sürekli titreşim ve mekanik darbe

Paletli veya lastik tekerlekli bir makinede panel, motor devrinden ve zemin darbesinden gelen geniş bantlı bir titreşime maruz kalır. Membran switch hareketli mekanik parça içermediği için titreşime yapısal olarak dayanıklıdır; sahada görülen arızaların büyük bölümü tuş yüzeyinde değil, esnek kuyruğun (tail) panelden çıktığı kök noktasında ve konnektör bağlantısında oluşur. Bu nedenle tasarımda kuyruğun serbest uzunluğu mümkün olduğunca kısa tutulur, kuyruk kökü takviye edilir, konnektör tarafında kilit mekanizmalı ZIF tercih edilir ve kuyruk kablo kanalına sabitlenerek salınım engellenir. Panelin sac yüzeye tam yüzey yapışkanla monte edilmesi de rezonansı düşürür; düzgün saclarda 3M 467MP (0,05 mm), boyalı veya hafif dalgalı yüzeylerde 468MP (0,13 mm) tercih edilir.

Geniş sıcaklık salınımı ve UV yükü

Aynı makine sabah donma noktasının altında çalıştırılıp öğleden sonra doğrudan güneş altında çok daha yüksek yüzey sıcaklıklarına ulaşabilir. Bu salınım, farklı genleşme davranışına sahip katmanların birbirinden ayrılmasına ve grafik kaymasına yol açabilir. İş makinesi panellerinde ön yüzey olarak sert kaplamalı (hard-coated) PET, 0,125-0,2 mm kalınlıkta tercih edilir; PET geniş sıcaklık aralığında ve yüksek çevrim sayısında kararlı davranır. Polikarbonat (0,175-1,0 mm) ise daha çok derin kabartma ve rijit ön panel gerektiren, çevrim sayısı düşük uygulamalarda kullanılır. Grafiklerin tamamı ters baskı (ikinci yüzey) tekniğiyle basılır; böylece mürekkep, eldiven sürtünmesine, toz aşındırmasına ve temizlik kimyasallarına karşı film kalınlığının altında korunur.

Toz, çamur, hidrolik yağ ve basınçlı yıkama

Şantiye ve depo ortamında panelin karşılaştığı kirletici yükü sabit değildir: silis tozu, çimento, gübre, akü asidi buharı, hidrolik yağ ve motorin aynı panelin üzerinden geçer. Sızdırmazlık, tuş alanını çevreleyen kesintisiz yapışkan bariyeri ve yapışkan taşması bırakmayan temiz kesim ile sağlanır; doğru tasarlanmış bir membran switch panel yüzeyinde IP65, montaj yüzeyiyle birlikte değerlendirildiğinde IP67 seviyesine ulaşabilir. Tamamen kapalı yapılarda sıcaklık değişimiyle iç hacimdeki havanın genleşmesi tuş hissini bozabileceğinden, nefes alma kanalı kabin içindeki kuru hacme yönlendirilir.

Eldivenle kullanılan panelde taktil tasarım

Operatör iş eldiveniyle çalışır; parmak ucundaki his kaybı, tuş geri bildiriminin mekanik olarak güçlü olmasını zorunlu kılar. Bu nedenle iş makinesi ve forklift panellerinde paslanmaz metal dom esas alınır. Metal dom 1-5 milyon çevrim ömrü ve net bir klik hissi sunar; poli dom (folyo kabartma) 100.000-500.000 çevrim aralığında kalır ve eldivenli kullanımda geri bildirimi zayıf bulunur. Dom kuvvetinin seçimi kritiktir: düşük kuvvet, sarsıntı anında istemsiz basmaya; yüksek kuvvet ise uzun vardiyada operatör yorgunluğuna yol açar.

Kabartma tipi de aynı problemi çözer. Tuş üstü kabartma, parmağın tuşu görmeden bulmasını sağlar; çerçeve kabartması (rim emboss) tuşun çevresine yükselti oluşturarak sarsıntı anında parmağın komşu tuşa kaymasını engeller. Tipik kabartma yüksekliği 0,3-0,8 mm aralığındadır. Hareket kilidi, ataşman devre dışı bırakma ve acil durdurma gibi kritik fonksiyonlarda çerçeve kabartması ile birlikte tuş merkezleri arası mesafenin artırılması (eldivenli kullanım için tipik olarak 19 mm ve üzeri) önerilir.

İş makineleri tuş takımı için teknik gereksinim listesi

• Ön yüzey: sert kaplamalı PET 0,125-0,2 mm; derin kabartma gerekiyorsa PC 0,175-1,0 mm
• Baskı: ters (ikinci yüzey) baskı, UV dayanımlı mürekkep, güneş yansımasını azaltan mat yüzey
• Anahtarlama: paslanmaz metal dom, 1-5 milyon çevrim; eldivenli kullanım için yüksek taktil geri bildirim
• Sızdırmazlık: panel yüzeyinde IP65, montaj yüzeyiyle birlikte IP67 hedefi
• Toplam kalınlık: aydınlatmasız tipik 6 katmanlı yapıda 0,9-1,4 mm
• Arka yapışkan: düzgün saclarda 3M 467MP (0,05 mm), boyalı/dalgalı yüzeylerde 468MP (0,13 mm)
• Kuyruk: 1,0 mm pitch ZIF sonlandırma, kilitli konnektör, kısa serbest uzunluk, kök takviyesi
• Kesim toleransı: kalıpla ±0,2 mm, lazerle ±0,3 mm
• Aydınlatma: LED arkadan aydınlatma, 50.000-100.000 saat tipik ömür, kısılabilir (dim) sürücü
• Gürültü bağışıklığı: gerektiğinde ekran katmanı ve topraklama ucu
• Yedek parça: film, kalıp ve baskı verilerinin makine ömrü boyunca yeniden üretilebilir şekilde arşivlenmesi

Katman yapısı ve tipik malzeme seçimi

Gece vardiyası ve düşük ışıkta okunabilirlik

Liman, maden ve altyapı şantiyelerinde makineler vardiyalı çalışır; depo forkliftleri ise gün ışığı almayan koridorlarda ve soğuk hava depolarında görev yapar. Işıklı panel tasarımında amaç paneli parlatmak değil, karanlığa uyum sağlamış gözü bozmadan sembolleri okunur kılmaktır. LED'lerin 50.000-100.000 saatlik tipik ömrü makine ömrüyle uyumludur; buna karşılık sürüş tarafında kısma imkânı ve gündüz/gece iki kademeli parlaklık öngörülmelidir. Yazı ve sembollerin ışık geçirir, zeminin ise tam opak basılması gece okunabilirliğinin yanında gündüz kontrastını da yükseltir. Soğuk hava deposunda çalışan forkliftlerde kabin dışına çıkışta yaşanan yoğuşma nedeniyle panel yüzeyinin tam sızdırmaz ve düz temizlenebilir olması ayrıca önem kazanır.

Montaj, saha servisi ve yerli tedarik

Türkiye; iş makinesi ataşmanı, hidrolik kırıcı, kova, forklift ataşmanı, yükleme rampası, akülü istif makinesi ve mobil vinç üstyapısı üreten geniş bir imalat tabanına sahiptir. Bu üreticilerin önemli bir bölümü ihracat yapar ve teslim ettiği makineye yıllar boyunca yedek parça vermek zorundadır. Panelin on yıl sonra da aynı grafik, aynı dış ölçü, aynı kuyruk çıkış yönü ve aynı dom kuvvetiyle yeniden üretilebilmesi, tuş takımı tedarikçisinin temel sorumluluklarındandır. Bu nedenle her projede baskı filmleri, kesim kalıbı verileri ve katman reçetesi arşivlenir.

Tuşhan Elektronik, İstanbul İkitelli Organize Sanayi Bölgesi'ndeki tesisinde düz veya kabartmalı, metal domlu ya da LED'li membran switch tuş takımları, kabartmalı grafik paneller, ışıklı paneller ve dokunmatik paneller üretir. Yerli üretim, revizyon turlarının kısalması ve numune-onay döngüsünün hızlanması bakımından iş makinesi projelerinde belirgin bir avantaj sağlar.

Makinenizin panel dış ölçüleri, tuş yerleşimi, kuyruk çıkış yönü, hedeflenen IP sınıfı ve çalışma sıcaklığı aralığını paylaşmanız hâlinde uygun katman yapısı ve malzeme seçimiyle teklif hazırlanır, seri üretim öncesinde numune ile onay alınır. Teklif için +90 212 671 65 18 veya info@tushan.com.tr üzerinden ulaşabilirsiniz.
